EBM-PAPST 直流切向鼓风机QG030-148/12型

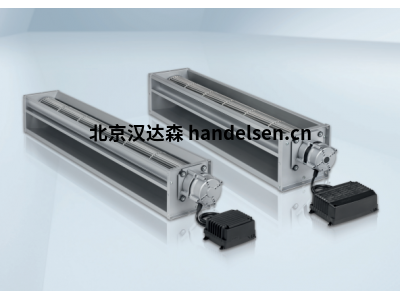

EBM-PAPST 切向鼓风机——低噪音，高空气流量和低背压。

性能稳定，满足所有要求

炉套冷却、储热器、燃木炉、地板对流器、风门、空调和加热器——所有这些应用都需要一个低安装高度和高空气流速的通风系统。理想的解决方案：EBM-PAPST 的切向鼓风机。它们提供高空气流速、出色的空气喷射和极佳的噪音特性。

叶轮直径（30 至 65 毫米）与叶轮长度（高达 2×300 毫米）之比通常较小，可实现极浅的扁平设计。大进气和出口横截面使得以低流速实现高空气吞吐率成为可能。切向鼓风机的另一个特点是长空气喷射和极低的运行噪音。

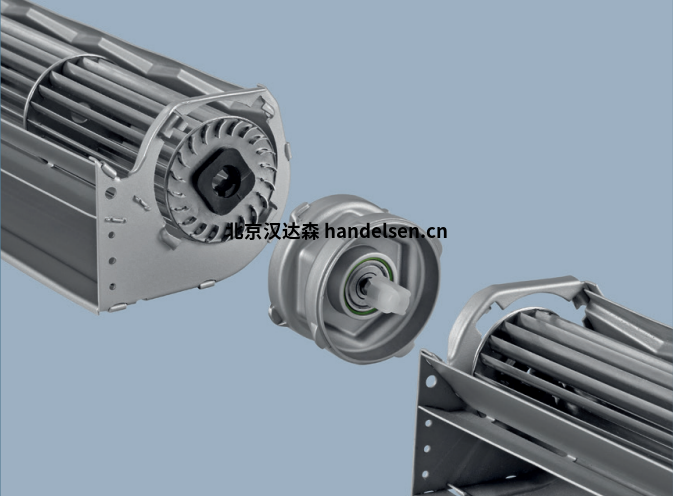

切向鼓风机可配备不对称罩极电机、电容器电机或带有集成换向电子元件（包括转速输出和 PWM 或模拟输入）的绿色科技 EC 电机，以适应相关应用。使用绿色科技EC电机，可以选择比罩极和电容电机更高的速度，例如克服更高的背压。使用适当的传感器，采用绿色科技EC技术的切向鼓风机自动设置所需的工作点并输送所需的确切空气量。



EBM-PAPST 切向鼓风机的优势一览：

低噪音，高空气流量和低背压

高风量，低流速

扩大的排放区域确保空气与管道和待冷却表面良好接触

极浅的设计

用于制冷应用的防潮版本，例如

绿色科技EC电机的速度比交流电机更高

通过 PWM 信号或 0–10 V 模拟电压进行功率调节



切向鼓风机产品：

EBM-PAPST QG030-148/12

EBM-PAPST QG030-148/14

EBM-PAPST QG030-198/12

EBM-PAPST QG030-198/14

EBM-PAPST QG030-303/12

EBM-PAPST QG030-303/14

EBM-PAPST QG030-353/12

EBM-PAPST QG030-353/14



QG030-148/12直流切向鼓风机技术说明：

重量                                     0.235 千克

叶轮材料                              铝

外壳材料                              铝，外壳侧面部件由塑料制成。

旋转方向                              顺时针方向，朝向转子

轴承                                     带滚珠轴承系统的电机。带套筒轴承的叶轮固定板。

10 °C 时的使用寿命 L40       30000 小时

最高温度下的使用寿命 L10   20000 小时

电缆                                     带引线 AWG 24， TR 64

电机保护                              防止反极性和转子堵塞。

堵转保护                              堵转和过载保护

批准                                     VDE， CSA， UL， CE



标称数据

电压类型 直流

标称电压 12

标称电压范围 8 ..14

电源输入 6,2

最低环境温度 -20

最高环境温度 60

气流         75

声功率级 5,7

声压级 49
