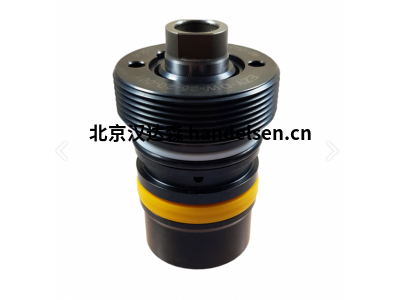

德国HYDROKOMP 生产具有双作用功能的旋入式气缸
德国HYDROKOMP 生产具有双作用功能的旋入式气缸
品牌介绍
HYDROKOMP 成立于 1998 年，在黑森州穆克的两个工厂设计、制造和销售各种液压元件、联轴器和夹紧技术。
旋入式气缸，双作用
描述:
这种具有双作用功能的旋入式气缸安装在节省空间的夹具板或塑料注塑模具的板上。
双作用功能可在活塞缩回和伸展时实现时钟限制冲程。驱动时间可以使用压力发生器的可用输送容积和分别致动的活塞或环形腔容积来计算。与单作用气缸相比，两个冲程方向都是力驱动的。
气缸可选配由 NBR 或 FKM 制成的嵌入式刮刀和活塞杆侧的附加金属刮刀。金属刮刀可防止切屑进入软刮刀，从而损坏活塞杆的表面。这种预防措施可保护密封件免受损坏，并增加气缸的可用性。
特征：
切屑不会穿透集成的金属刮刀
节省空间的安装选项
完全可伸缩的外壳
通过钻孔通道进行无传导加压油供应
内部活塞螺纹，例如用于拧入压力螺钉
提供标准气缸和特殊型号
条件：
供油通过钻孔通道在设备主体中进行。在钻孔通道的制造过程中，必须注意最细致的清洁度，因为钻屑会导致密封件损坏，从而导致系统的泄漏和故障。气缸的密封是通过O形圈/支撑环组合实现的。
由于其紧凑的设计，旋入式气缸没有用于回程的内部挡块，而是使用安装孔的孔底座。因此，必须遵守指定的安装深度（参见数据表）。供油的插入坡口和横向孔必须非常圆润，以避免在安装过程中损坏密封件。
安装板：
安装板（附件）允许用四个螺钉固定旋入式气缸。因此省略了设备中的安装螺纹。
液压可逆夹紧装置中的旋入式油缸
为确保只能按下或放松设备的朝上侧，将受控旋接器安装。该回转支承的功能基于旋片的原理。
液压旋入式油缸设计为带弹簧复位（特殊型号）的单作用拉缸，安装在设备主体中。加压油供应仅在设备内通过钻孔油通道进行。
通过该设计，可以为设备的五个侧面提供连续的压力，并且能够液压夹紧或放松第六个向上指向的侧面。液压可逆夹紧装置在批量生产加工工件时具有巨大的经济优势。这些是：
工件上的多面加工
高夹紧可靠性和夹紧质量
减少换刀时间
增加机器运行时间
减少工件更换时间
技术数据：
工作压力：最大。500 巴
作用方式：双作用
活塞直径：16、20、25、32、40 和 50 mm
枢纽：16、20、25、32、50、100 和 160 mm
推力：从 2 bar 时的 100 kN 到 98 bar 时的 5.500 kN
牵引：从 1 bar 时的 22.100 kN 到 57 bar 时的 9.500 kN
油连接：钻孔通道
垫片：丁腈橡胶 -10°C 至 +80°C，氟橡胶 （FKM） 高达 150°C
刮刀：软刮刀和金属刮刀
型号示例：
HYDROKOMP MP-EZY-DW16
HYDROKOMP MP-EZY-DW20
HYDROKOMP MP-EZY-DW25
HYDROKOMP MP-EZY-DW32
HYDROKOMP MP-EZY-DW40
HYDROKOMP MP-EZY-DW50
HYDROKOMP EZY-DW-16-16-00X
HYDROKOMP EZY-DW-20-16-00X
HYDROKOMP EZY-DW-25-20-00X
HYDROKOMP EZY-DW-32-20-00X
HYDROKOMP EZY-DW-40-20-00X
HYDROKOMP EZY-DW-50-20-00X
HYDROKOMP EZY-DW-16-32-00X
HYDROKOMP EZY-DW-20-32-00X
HYDROKOMP EZY-DW-16-50-00X
HYDROKOMP EZY-DW-20-50-00X
HYDROKOMP EZY-DW-25-50-00X
HYDROKOMP EZY-DW-32-50-00X
HYDROKOMP EZY-DW-40-50-00X
HYDROKOMP EZY-DW-50-50-00X
HYDROKOMP EZY-DW-25-100-00X
HYDROKOMP EZY-DW-32-100-00X
HYDROKOMP EZY-DW-40-100-00X
HYDROKOMP EZY-DW-50-100-00X
HYDROKOMP EZY-DW-32-160-00X
HYDROKOMP EZY-DW-40-160-00X
HYDROKOMP EZY-DW-50-160-00X
选择正确的订单号EZY-DW-[活塞式螺杆]-00XX替换为密封类型:NBR=1，FKM=2示例:EZY-DW-20-16-002
