HYDROKOMP旋转杠杆夹紧油缸，特别适用于夹紧元件空间小的夹紧装置

品牌HYDROKOMP	有效期至长期有效	最后更新2023-09-01 14:39
浏览次数6

HYDROKOMP旋转杠杆夹紧油缸，特别适用于夹紧元件空间小的夹紧装置

品牌介绍：

HYDROKOMP 成立于 1998 年，在黑森州穆克的两个工厂设计、制造和销售各种液压元件、联轴器和夹紧技术。

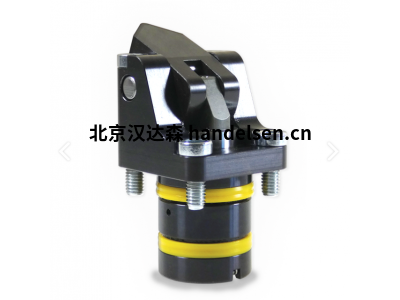

旋转杠杆夹紧油缸

描述：

旋转杠杆夹紧油缸特别适用于夹紧元件安装空间很小的夹紧装置。旋转杆夹紧油缸的设计和紧凑设计为各种安装条件提供了灵活的解决方案。液压旋转杆夹具有单作用和双作用两种。它们用于夹紧装置，其供油是通过钻孔通道进行的。线性行程按比例用于在夹紧杆中旋转，从而固定工件。为了放松，夹紧杆向后摆动，以便工件可以在不碰撞的情况下被移除。

不同长度的标准钢制夹杆也可以作为附件订购。旋转杠杆夹紧油缸也可以配备单独的夹紧杆。夹紧力取决于夹紧杆的长度。有关这方面的信息可在数据手册中找到。

特征：

紧凑、部分可伸缩的外壳

广泛的安装选项

轻松装卸设备

夹紧杆可针对工件进行优化

提供感应式或气动位置控制

提供标准气缸和特殊气缸

条件：

夹紧杆连接到活塞杆。在单作用旋转杠杆夹具的情况下，夹紧杆通过弹簧缩回打开。在双作用旋转杠杆夹具的情况下，这是由压力介质完成的。安装旋转杆夹紧油缸时，法兰表面应调整到工件的高度。夹紧点应处于水平位置。因此，尽管夹紧行程较短，但工件公差仍可得到最佳补偿。气缸适用于任何安装位置。对于液压版本，我们建议使用符合DIN 51524（HL，HLP）的液压油作为压力介质。

安全：

旋转杠杆夹紧油缸可以产生很大的力。工件和夹具的设计必须能够承受这种载荷。在操作过程中有压碎的风险。因此，必须遵守事故预防条例。必须定期检查旋转杆夹紧油缸是否有污染，并在必要时进行清洁。

个性研究：

多重夹紧装置

带双作用旋转杆夹具的液压多夹紧装置。进行双面加工，甚至通过夹具板。

每个夹紧套的六个夹紧元件通过接通阀依次夹紧三个元件。夹具装有机器人，机器人也可以定位工件，从而确保无碰撞夹紧。

技术数据：

工作压力：最大。400 巴（液压），12 巴（气动）

作用方式：单作用或双作用

结构变体：用于液压或气动

活塞直径：12、16、20、25、32、40 或 50 mm

张紧力：从 1 bar 时的 1.100 kN 到 95 bar 时的 400 kN
