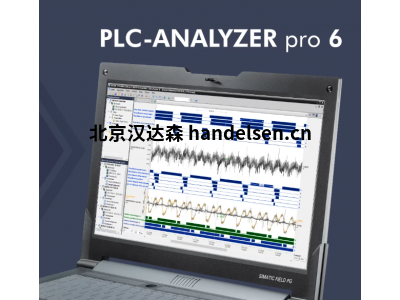

德国AUTEM的PLC-ANALYZER pro 6数据分析仪详情及技术特性
德国AUTEM的PLC-ANALYZER pro 6数据分析仪详情及技术特性
AUTEM的PLC-ANALYZER pro 6是一个软件系统，用于逻辑分析和记录PLC控制设施中的测量值。PLC信号的采集，表示和评估，例如输入，输出，标志，定时器，计数器，数据块的数据，现在非常容易。此外，视频数据还可以与PLC过程数据（视频跟踪模块）同步记录。
应用领域
故障诊断
检测和定位偶发错误
周期时间优化
长期记录测量值
系统文档、TPM/OEE、欧盟机械指令
状态监测 |预测性维护
保证：廉洁澄清
质量保证
安装、开发、维护
实时显示允许实时观察信号波形。在记录时已经可以进行分析和评估。除了长期记录外，还可以指定用于采集特定事件的触发条件。这样可以专门记录很少发生的零星错误以供以后分析。
PLC-分析仪专业版6：不同来源放大镜
PLC-分析仪pro 6具有通过标准化PLC接口记录过程数据的决定性优势。例如，对于 SIMATIC S7，可以使用 MPI/PPI、PROFIBUS 或 TCP/IP PROFINET 采集信号。支持所有 CODESYS 通信路径和各种制造商的许多其他 PLC 连接。
为对PLC进行编程而连接的编程设备或笔记本电脑可用于重新编码过程数据，而无需修改。通过高性能PLC驱动器（内部开发），PLC-ANALYZER pro 6实现了基于OPC-UA的解决方案无法实现的采样率。
连接监控电缆的烦人过程现在已成为过去。周期精确记录很有吸引力，因为可以完整采集每个PLC周期中的测量值。可以同时记录来自 16 个信号源的多达 250 万个变量。
PLC-ANALYZER pro 6通过使用PLC编程软件的符号文件或项目简化了信号选择。例如，加载TIA / STEP7项目使所有设置和变量立即可用。符号也可以直接从 TIA PLC 导入。
视频跟踪模块通过与PLC信号采集同步的视频录制为故障排除提供额外的视觉支持。这对于机器和系统的误差分析有很大帮助，因为可以使用视频帧与过程数据同步查看机械情况。
虚拟HMI模块有助于澄清涉及人类操作员的工厂事故。随后根据记录的过程数据进行HMI可视化，可以更轻松地检测可能的操作错误。HMI可视化也可以在录制过程中实时进行。
通过使用测量接口AD_USB盒®还可以记录PLC中不可用的外部电压和电流信号。在需要从 PLC 捕获 I/O 的情况下，这也非常有用，而特定的 PLC 驱动程序不可用。
为了将PLC-ANALYZER pro 6直接集成到设施中，AUTEM提供了超紧凑的BLACKBOX 4 Edge。这种特殊的IPC允许长时间的自闭过程数据存档。得益于众多远程连接可能性 - 4G LTE调制解调器，广域网，局域网 - BLACKBOX 4 Edge 非常适合机器远程服务。
PLC-ANALYZER pro 6 是故障诊断、维护、预测性维护、PLC 编程、工厂文档或周期时间优化不可或缺的工具。
AUTEM提供客户友好的许可概念（包括维护和支持），为一个或多个工作站的设备提供主要和附加许可。有关价格和零件编号，请参阅我们当前的价目表。
技术特点：
多合一：项目设置、记录、分析集于一身
纯软件解决方案：无需特殊的额外硬件
无需对 PLC 程序进行任何更改
通过与 PLC 的现有连接（以太网 TCP/IP、串行、现场总线等）进行数据记录
通过特定 PLC 驱动器进行高性能采样
记录输入、输出、标志、定时器、计数器、外设、数据块和其他 PLC 变量的数据
直接从 PLC 编程软件使用符号，例如加载 TIA 项目并使用符号/设置
也可直接从 TIA PLC 导入符号
优化的数据块 （S7 1200/1500）：变量可直接读取
位、字节、字、双字或四字格式
伪信号：通过从记录的信号进行[复杂]计算来生成虚拟信号
同时从多个 PLC 系统/不同的制造商（例如 SIMATIC S7 + CODESYS）采集
多达 250 个信号源/16 万个变量
视频跟踪（可选）：摄像机录制与PLC信号捕获同步
针对不同 PLC 系统进行循环精确记录
支持基于 PC 的 PLC（例如 Beckhoff TwinCAT）和 PLC 模拟器（例如 S7-PLCSIM）
记录模式：连续记录、触发、时间控制
在录制期间启用/禁用地址和触发器
实时在线显示信号
通过拖放为在线窗口选择舒适的PLC信号
记录时可分析信号数据
高精度显示测量值短期波动（“尖峰”）的信号
通过拖放轻松定义触发器
使用和/或/异或/RS和级联触发二进制和寄存器值
触发前和触发后时间可自由选择
广泛的触发操作：通知（电子邮件、短信、声音通知、弹出窗口）、任何 PC 命令
信号文件的比较
搜索功能：搜索触发、边沿、位模式、寄存器值、时间和音符 - 甚至跨多个信号文件
时差测量和自动位测量
相对和绝对数据时间
灵活的信号缩放和归一化 – 例如以物理单位转换或测量值的最小-最大调整
数字格式：十进制，十六进制，二进制，ASCII，实数（浮点），S5时间，时间，日期，日期时间
用于预配置和自动化数据采集运行的项目
极其强大和紧凑的文件格式
同时写入多个数据目标：例如，同时写入信号文件和CSV文件
信号文件导出：PDF、CSV、Excel、HTML、图形格式
导入CSV文件：可视化其他测量值
信号文件打印和测量配置
多语言用户界面：德语/英语
系统要求：Microsoft视窗 7/8/10/11（32/64 位）®
AD_USB盒®（可选）：通过USB连接的外部盒记录外部电压和电流
视频跟踪模块（可选）：视频跟踪模块使视频录制时间与PLC信号捕获同步。
黑匣子4边缘（可选）：用于控制柜的超紧凑型特殊工控机;长期过程数据记录、监控、远程维护
辅料：
视频轨道模块
用于 PLC 分析仪 pro 6。视频录制时间同步到PLC信号捕获...
虚拟人机界面模块
用于 PLC 分析仪 pro 6。根据记录的过程数据进行后续HMI可视化...
AD_USB盒®
用于 PLC 分析仪 pro 6。轻松采集外部电压和电流。AD_USB-Box使您能够从PLC采集与数据采集并行的外部测量变量，这些变量在PLC中不可用...
高速 USB – S7 MPI / PROFIBUS 适配器
高速 USB – S7 适配器是所有 MPI/PROFIBUS CP 的可调替代品 ...
S7 LAN（用于 MPI/PPI 和 PROFIBUS 的以太网网关）
S7 LAN = 超小型以太网网关，带 PG 插座，多功能，适用于所有 PPI、MPI 和 PROFIBUS 应用的适配器......
USB 连接电脑 – SIMATIC S5
连接 PC （USB） 和 SIMATIC S5 的 PG 接口 ...
S5 局域网（用于 S5 PG 接口的以太网网关）
S5以太网耦合，无需昂贵的通信处理器...
