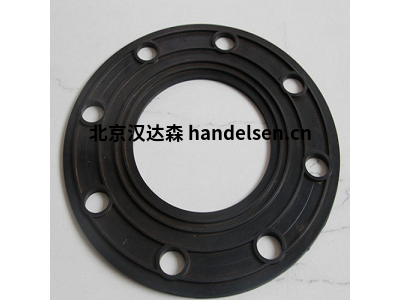

Kroll Ziller G-ST-P/S系列法兰垫片
Kroll Ziller G-ST-P/S系列法兰垫片
型号G-ST-P/S系列法兰垫片，/S代表这种垫片设计用于钢法兰中。Kroll Ziller 的垫片可以根据客户要求自由尺寸
| 刘超 QQ：2865543976 手机：18510241215 电话：010-64714988-174 传真：010-84786709-667 邮件：sales21@handelsen.cn |
 |
 |
型材密封件的球形 G-ST 基体与“O 形圈”组合在一起。圆绳环作为最佳的静态密封元件，即使没有在法兰上进行成本高昂的拧紧，也几乎不可能实现。在力流中传递的高表面压力被刚性球形型材密封件吸收。防腐蚀的硫化扁钢环也毫不费力地吸收所需的测试压力
圆线环位于动力支流中，即使在低表面压力下也能理想地依偎在密封表面上。 不平整和凹槽，甚至轻微的错位都可以得到补偿。因此，除了具有小必要拧紧扭矩的材料友好型组件外，型材密封还实现了前所未有的运行可靠性水平
G-ST-P/S系列法兰垫片的技术参数
尺寸 DN15 至 DN2000
材质 NBR-DUO-EL， EPDM-EL， EPDM， CSM， HNBR， IIR， FKM， CR， NTR
材料镶嵌 钢和不锈钢
法兰垫片的标准 DIN EN 1514-1 和 DIN 2690
DN PN d1 x d2 x s1
/s2
15 10-40 22 x 51 x 3/4
20 6 27 x 64 x 3/4
20 10-40 27 x 61 x 3/4
25 10-40 34 x 71 x 3/4
32 6 43 x 76 x 3/4
32 10-40 43 x 82 x 3/4
40 10-40 49 x 92 x 4/5
50 6 61 x 96 x 4/5
50 10-40 61 x 107 x 4/5
65 6 77 x 116 x 4/5
65 10-40 77 x 127 x 4/5
80 10-40 89 x 142 x 4/5
100 6 115 x 152 x 5/6
100 10-16 115 x 162 x 5/6
100 25-40 115 x 168 x 5/6
125 6 141 x 182 x 5/6
125 10-16 141 x 192 x 5/6
125 25-40 141 x 194 x 5/6
150 6 169 x 207 x 6/8
150 10-16 169 x 218 x 6/8
150 25-40 169 x 224 x 6/8
200 6 220 x 262 x 6/8
200 10-16 220 x 273 x 6/8
200 25 220 x 284 x 6/8
