Pikatron脉冲变压器 总谐波高达0.05%线性度 绕组之间有静态屏蔽
Pikatron脉冲变压器 总谐波高达0.05%线性度 绕组之间有静态屏蔽
产品详情

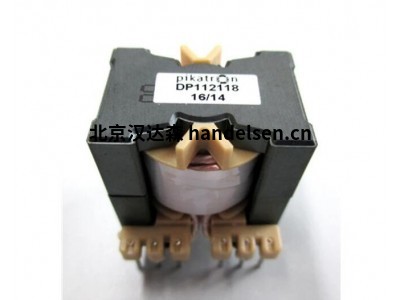

Pikatron脉冲变压器
产品详情
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
脉冲变压器是特殊的变压器，需要较短的上升时间，并且可能发生的干扰尽可能少。因此，截止频率上限必须很高，以使传输特性曲线不会有任何夸张。impusl 变压器也非常适合产生阻抗非常低的脉冲。脉冲变压器的一种特殊形式是点火变压器，其中通过短脉冲产生非常高的输出电压。
规格
脉冲变送器的符号图像
齿轮比：几乎任意
总谐波失真：高达0.05%线性度：高达 0.05 dB 频率：100 Hz .. 10 兆赫
对称性：高达 60 dB
介电强度：15kV
执行
磁芯形状：环形磁芯，E、EP、ER、ETD、EFD、P、PM 和 RM 部分
磁芯材料：铁氧体、磁粉材料、镍铁材料、非晶和纳米晶金属
绕组材料：铜丝、绞合线、高频利兹线（HF）、箔、铜和铝金属丝网
连接器：引线 （THT）、表面贴装 （SMD）、自由端
绝缘类型：基本绝缘，双重绝缘，增强绝缘
结构：开放式、浸渍式、封装式、薄型结构、外壳
选项：多腔室设计，绕组之间有静态屏蔽
应用
我们的脉冲变压器的应用范围从机械和设备工程中闪光灯的点火变压器到可再生能源。当标准解决方案（例如局部放电、效率、绝缘）对您的应用来说不够好时，总是使用它们。
Pikatron麦克风变压器
在高品质麦克风领域，使用我们的麦克风变压器。例如，低麦克风电压被转换。同时，麦克风和前置放大器的电流隔离发生在麦克风输入变压器中。
规格
麦克风变压器的符号图像
齿轮比：几乎任意
总谐波失真：高达 0.05% 线性度：高达 0.05 dB 频率：10 Hz .. 1 兆赫
对称性：高达 60 dB
介电强度：高达 15kV
执行
磁芯形状：环形磁芯，特殊切割，E和ED切割
磁芯材料：铁氧体、磁粉材料、铁镍材料、非晶金属
绕组材料：线，绞合线，高频绞线，铜铝箔
连接器：引线 （THT）、表面贴装 （SMD）、自由端
结构：开放式、浸渍、封装、外壳
选项：用于宽频率范围的多层特殊屏蔽
应用
我们的麦克风变压器的应用范围从录音室技术到航空航天。当标准解决方案（例如线性度、相位保真度、局部放电）对您的应用来说不够好时，总是使用它们。
Pikatron控制变压器
控制变压器或隔离变压器是特殊的信号变压器，用于现代断路器（MOSFET，IGBT，SiC）中大电位差的电气隔离。这些器件通常配备纳米晶金属芯，即它们非常适合-30°C至100°C以上的温度范围。
规格
控制变压器的符号图像
齿轮比：几乎任意
总谐波失真：高达 0.05% 线性度：高达 0.05 dB 频率：100 Hz .. 1兆赫
对称性：高达 60 dB
介电强度：高达 15kV
执行
磁芯形状：环形磁芯，特殊切割，E和ED切割
磁芯材料：铁氧体、磁粉材料、纳米晶和非晶金属
绕组材料：线，绞合线，高频绞线，铜铝箔
连接器：引线 （THT）、表面贴装 （SMD）、自由端
结构：开放式、浸渍、封装、外壳
选项：用于宽频率范围的多层特殊屏蔽
部分无放电设计，用于隔离高压差
应用
我们的驱动变压器的应用范围从开关电源中的功率半导体控制，以及可再生能源中的逆变器到工业电子产品。
当标准解决方案（例如，由于局部放电、绝缘、长期稳定性）对您的应用来说不够好时，总是使用它们。
