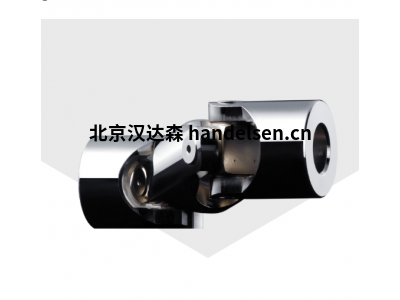

KTR带滑动轴承的精密接头G/GD用于机床自动化行业

接头头的轴承由滑动轴承制成，带有G型和GD型精密接头。G 型和 GD 型滑动轴承将最大允许转速限制为 1,000 rpm。我们的万向轴每个接头的最大衍射角为45°。

与其他联轴器类型相比，该轴承允许万向轴补偿明显更大的角位移。具有两个轴承的双接头还能够抵消径向位移。

KTR精密接头 G/GD特征

万向轴/精密接头符合DIN 808标准

G型：带滑动轴承的精密单关节（万向节）

GD型：带滑动轴承的精密双接头

每个接头的最大衍射角 = 45°

可根据要求提供 H7 精加工孔、羽毛键槽、方孔或六角孔（如果需要）

KTR精密接头 G/GD说明

精密单万向节：- 精密万向节 G：带滑动轴承的标准型，转速高达 1,000 rpm.- 精密万向节 H：带滑动轴承的精密单万向轴，转速高达 4,000 rpm。精密双关节：- 精密接头GD：标准型滑动轴承，转速高达1,000 rpm.- 精密接头HD：带滚针轴承的单关节型，作为精密接头，速度从500到4,000 rpm，车队角度很大。可伸缩精密接头：- 精密接头 GA （HA）：带滑动轴承 （GA） 或滚针轴承 （HA）.- 精密接头 X （XD）：带不锈钢制成的滑动轴承 （X） 或滚针轴承 （XD）。带快速锁定/快速更换联轴器的精密接头：- 精密接头 GR（HR）：带滑动轴承 （GR） 或滚针轴承 （HR） 的快速锁定，速度范围为 1,000 rpm 或 4,000 rpm。

KTR  G/GD精密接头功能

精密接头由一个接头中心件和两个通过带子相互连接的轮毂组成。接头头的轴承由滑动轴承或滚针轴承根据应用类型选择。与其他联轴器类型相比，该轴承允许精密接头（单个接头）补偿明显更大的角位移。具有两个轴承的双接头还能够抵消径向位移。可扩展版本的精密万向节/万向轴除了角位移和径向位移外，还能够抵消轴向位移。

KTR  G型号

KTR  E6x16-G

KTR  E8x16-G

KTR  E10x22-G

E12x25-G

E14x28-G

E16x32-G

E18 x36-G

E20x42-G

E22 X 45-G

E25 x 50-G

E30 x58-G

E32x58-G

E35x70-G

E40x80-G

E50x95-G
