意大利Mario Ferri GD - GBD 系列双关节接头 最大工作角度 90°



当我们将一个单关节与两个轴（其中驱动轴以恒定速度旋转）耦合形成一个角度时，我们会导致从动轴的周期性变化，正好是每转的巡回波动。

从动轴的最大和最小速度之间的差异取决于两个轴形成的角度。差异随着角度α的增加而增大。



要获得同速传动，您必须安装两个合适的单关节（注意两个中心轭位于同一个 piane 上并且角度相等）或双关节。

前者铰接造成的不规则性被后者抵消。使用双接头，两个单接头的耦合产生的总长度甚至更加缩短。换句话说，双关节应被视为最短的同动传递。



对于低速应用（最大 1000rpm），建议使用带滑动轴承（摩擦轴承）的接头类型为 S、G/GB。

它们能够承受冲击载荷、不规则运行和相对较高的扭矩。

工作角度必须保持在 500 到 1000rpm 之间。



对于高转速、相对较低的扭矩、运动反转或广角，首选带滚针轴承（H 型）的接头。

它们可以达到4000rpm，始终与角度α有关。





G-H系列万向接头万向节 G 系列带滑动衬套 适用于中低速和有冲击载荷的地方 • 最大工作角度 45°最大转速 1000 rpm可根据要求提供特殊执行



接头有 2 个版本：

- G 版本符合 DIN 808

- GB 版本符合 DIN 808/7551





万向节“H”系列带滚针轴承用于高速和相对较低的扭矩 • 最大工作角度 45°最大转速 4000 rpm



• 可根据要求提供特殊执行

接头有 2 个版本：

- H 型符合 DIN 808

- HB 型符合 DIN 808/7551



它们都由一个星形轮芯和 2 个带叉端的半关节组成。在星轮销和前叉孔之间，安装了4个耐磨滑动衬套（用于G系列）或滚子轴承（用于H系列高速）。

H系列（带滚子轴承的高速接头）无需润滑或维护，因为它们的轴承终身润滑。

带滑动轴承的接头 G 系列适用于中低速和有冲击载荷的地方。

对于高速和相对较低的扭矩，建议使用滚子轴承（H - HB）的类型。

两种版本均以具有竞争力的价格提供高效率、静音运行、低摩擦系数。

所有摩擦表面都经过硬化和研磨。

单接头的最大工作角度为 45°，双接头的最大工作角度为 90°。

G系列最大转速为1000rpm，H系列可达4000rpm。

所有这些接头也都以伸缩版本提供。





G-GB系列单接头

最大工作角度 45°

最大转速 1000 rpm



GD - GBD 系列双关节接头

最大工作角度 90°

最大转速 1000 rpm



S系列带整体式货叉的万向节

由一块镍铬钢粘结和硬化而成的中心块和货叉

高耐磨性，长寿命

预润滑，内置润滑剂

最大工作角度 45°

最大转速 1000 rpm





整体式货叉接头S系列是经过研究的精密产品，以确保以具有竞争力的价格提供卓越的耐用性。由于高科技设备和精密机床的建造，取得了非凡的成果。

它们由多种部件和不同材料制成，特殊的镍铬合金，钢经过硬化和硬化，适用于承受高载荷和磨损（R > 200 Kgf/mm）的零件2- 人权理事会60）。内管和外套筒采用低碳钢，允许销钉、键槽等。这些关节的主要特征是绝对没有针头或塞子。这在某些紧急情况下至关重要，例如重冲击载荷、运动反转和高扭矩。

由于 4 个前叉及其固定螺栓由一件铣削而成，因此形成了一个极其紧凑的中心块。销与叉子的水泥轴承表面一起在中心块中铰接。螺栓眼的联合作用提高了接头输出水平及其动力（或扭矩）能力，即使在最困难的条件下也是如此。前叉暴露在较低的部分（由套筒制成）以避免弯曲。在中央块的空白空间中，有通道将润滑剂从外部润滑阀输送到螺栓。中央块室中的润滑剂储备确保了持续的润滑。这种密封的核心结构可防止由于外部影响而导致的润滑剂损失和污染。

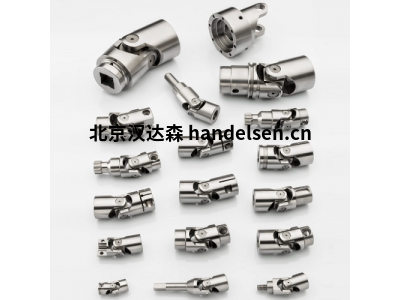

X系列不锈钢万向节

它们由不锈钢AISI 304标准版本（UNI X5CrNi18-1 NR 1.4301）制成，国际标准

根据要求：

- 埃德尔斯塔尔 AISI 303 （UNI X8CrNiS18-9 NR 1.4305）- 埃德尔斯塔尔 AISI 316 （UNI X5CrNiMo17-12-2 NR 1.4401）

最大工作角度 45°





Edelsthal 万向节 X 系列采用不锈钢 AISI 304 标准设计（UNI X5CrNi18-1 NR 1.4301），国际标准。



根据要求：

- 埃德尔斯塔尔 AISI 303 （UNI X8CrNiS18-9 NR 1.4305）- 埃德尔斯塔尔 AISI 316 （UNI X5CrNiMo17-12-2 NR 1.4401）



它们都由一个星形轮芯和 2 个带叉端的半关节组成。耐腐蚀性是使X系列接头适用于腐蚀性环境（化学工业，食品工业，制药工业和海洋应用）的主要特性。

这些接头还具有良好的耐热性，在低温下具有高坚固性，并且是非磁性的。

单接头的最大工作角度为 45°，双接头的最大工作角度为 90°。

X系列接头也完全由不锈钢制成，有伸缩版本。
