KSB BOA-Control PIC系列调节阀允许的介质温度120°C
孙 QQ:2335451726 手机:18510570918 电话:010-64714988-197 传真:010-84786709-667 邮件:sales96@handelsen.cn |

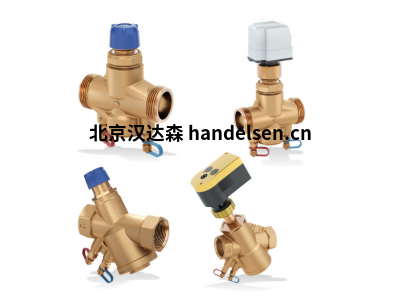

KSB BOA-Control PIC 阀门
压力无关型组合阀,由可以无级设置的流量调节器和调节阀组成,用于液力平衡,阀权度保持不变时用于动态体积流量调节,带螺纹连接 (DN 10 - 50) 和法兰连接 (DN 65 - 150)。采用数字刻度,可以直接在阀门上无级设置体积流量给定值,带机械闭锁功能。具有用来检查压力和存在的小压差的测量接头。有各种不同的体积流量调节范围 (LF/HF),螺纹型从 43 到 8586 l/h,法兰型从 4.4 到 160 m³/h。还可以安装一个执行机构 (M 30 x 1.5) 用于电动调节另一个参量,例如以调整体积流量的方式调节室温。
主要应用
热水供暖装置
空调设备
冷却回路
液压装置外壳公称压力
PN 16, PN 25
max.大公称宽度
DN 150
max. 允许的介质温度
120 °C
优势
通过使用合适的材料,广泛适用于供暖和制冷设备
通过预设置体积流量,可轻松快速进行调试
通过机械式体积流量调节实现恒定的体积流量
可选择安装执行机构,以灵活调整大体积流量
通过锁定功能确保预设置
大量执行器(开启/关闭,3 点式,连续式,温控式)可实现全面的调节功能
由于具有体积流量恒定的局部区域,在全负荷和部分负荷运行中可实现佳设备性能
通过不受压力影响的体积流量调节,可对旧版设备(例如单管加热)进行简单的液力平衡
技术数据
组件功能
截止/调节
入口连接方式
外螺纹接口,
内螺纹接口,
法兰
驱动器规格方案
带手轮
外壳材料
EN-GJL-250,
CUZN36PB2AS
液压装置外壳公称压力
PN 16,
PN 25
max. 公称宽度
DN 150
min. 公称宽度
DN 10
max. 允许的介质温度
120 °C
min. 允许的介质温度
-10 °C
型号:
KSB BOA-ConTROL PIC PN 16 DN 65
KSB BOA-ConTROL PIC PN 16 DN 80
KSB BOA-ConTROL PIC PN 16 DN100
KSB BOA-ConTROL PIC PN 16 DN125
KSB BOA-ConTROL PIC PN 16 DN150
KSB BOA-ConTROL PIC PN 25 DN 10 (G 1/2)
KSB BOA-ConTROL PIC PN 25 DN 10 (G1/2) HF
KSB BOA-ConTROL PIC PN 25 DN 15 (G 3/4) HF
KSB BOA-ConTROL PIC PN 25 DN 15 (G 3/4) LF
KSB BOA-ConTROL PIC PN 25 DN 20 (G 1)
KSB BOA-ConTROL PIC PN 25 DN 25 (G 1 1/4)
KSB BOA-ConTROL PIC PN 25 DN 32 (G 1 1/4)
KSB BOA-ConTROL PIC PN 25 DN 40 (G 1 1/2)
KSB BOA-ConTROL PIC PN 25 DN 50 (G 2)
