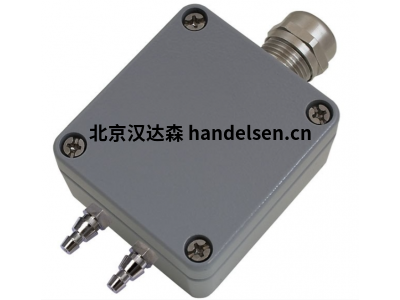

多传感器测量装置FuehlerSysteme DMU2/A 系列压力传感器

DMU2/A 压差变送器，带EMC接头，有源输出（0-10 V或4-20 mA）



-5000—+5000 Pa

电磁兼容螺钉连接

每台设备 8 个秤

0-10 V， 4-20 mA

输出衰减 0 秒 / 1 秒 / 5 秒 / 10 秒 可通过 DIP 开关选择



压力变送器 DMU2/A 检测两个压力输入之间的过压、欠压或压差，并将测量值转换为 0-10 V 或 4-20 mA 的线性输出信号。有 8 种不同的秤可供选择，可以使用创新的 DIP 开关技术根据需要进行切换。压力变送器的输出衰减（0 秒 / 1 秒 / 5 秒 / 10 秒）也可以通过 DIP 开关确定。对于现场零点的手动校准，压力变送器在按钮上执行零点调整。如果需要，可以使用SPAN控制器在现场对压力变送器进行精细校准。铝制外壳可确保极高的机械负载能力，并具有EMC压盖，可实现简单安全的EMC布线。



输出类型

超压、欠压或压差



中等

空气、非腐蚀性、不易燃、非冷凝气体



压力测量范围

V1： 0—+/-500 Pa，

V2： 0—+/-5000 Pa，

V3： 0—+/-100 Pa



尺度

V1： 0—+/-100， 0—+/-200 Pa， 0—+/-300 Pa， 0—+/-500 Pa;

V2： 0—+/-1000， 0—+/-2000 Pa， 0—+/-3000 Pa， 0—+/-5000 Pa;

V3： 0—+/-25， 0—+/-50 Pa， 0—+/-75 Pa， 0—+/-100 Pa



准确性

±3.0% EW（20°C 时）



温度依赖性

±2.5% EW / 10 K



线性误差

±1.0% EW



长期稳定性

±1% EW/Jahr



零点偏移

可达 +2% EW



抵消

使用 5° 电位计进行所选缩放的 ±270%



反应

< 1 秒，相对于EW变化 5%



输出衰减

0 s / 1 s / 5 s / 10 s 可通过 DIP 开关选择



传感器保护

安装在外壳中



磨合期

通过温度控制，调试期间< 30 分钟



模拟电源 0-10 V

24 V 交流/直流 （±5%）



模拟电源 4-20 mA

15—36 V 直流 （Ubmin = 15 V + RLast*0.02A）



0-10 V 时的电流消耗

类型。15毫安



4-20 mA 时的电流消耗

高达 20 mA / 输出



模拟输出 0-10 V

3 线连接，小负载电阻 100 kOhm



模拟输出 4-20 mA

2 线连接（变送器），大 RLast（欧姆） = （+Ub - 15 V） / 0.02 A



电气连接

螺丝端子大 1.5 mm²



抗压强度

5 倍测量范围



箱

压铸（铝），银灰色，类似于 RAL 7001



尺寸

表壳：长64 x 宽58 x 高34.5毫米



电缆

螺钉连接 M16x1.5，带应力消除和 EMC 接地



保护

IP65，压力口喷嘴打开时达到IP20



类

第三



工作区域 r.F.

0—98% 相对湿度，无污染、无冷凝空气中



工作温度

0—+50°C



存储

0—+50°C



集会

外壳：螺钉紧固，压力连接：2 个带紧固螺钉的塑料下水道连接接头和 2 m PVC 软管 Ø 6 mm（随附）



手动零点调整

通过按下板上的按钮开始零点调整（按住约 10 秒钟，直到 LED 停止闪烁）。在此之前，必须确保至少连续运行 1 小时，偏移控制器必须处于中间位置，压力输入 P+ 和 P- 必须对环境开放（压差 = 0 Pa，环境压差 = 0 Pa）。成功校准由 LED 的 5 秒永久点亮发出信号。



批准

CE， EAC， RoHS



型号：

FuehlerSysteme DMU2/A-I/V1

FuehlerSysteme DMU2/A-I/V2

FuehlerSysteme DMU2/A-U/V1

FuehlerSysteme DMU2/A-U/V2

FuehlerSysteme DMU2/A-U/V3
