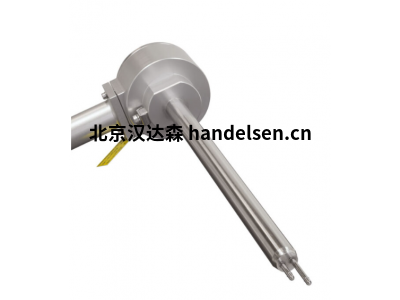

德国SCHMIDT Technology 施密特®流量传感器 SS 23.700 Ex
德国SCHMIDT Technology 施密特®流量传感器 SS 23.700 Ex
关于我们
兴华科技(SCHMIDT Technology)
是一家活跃于全球的中型家族企业，在黑森林的圣乔治85年来一直在书写工具技术，机器（用于装配的压力系统）和传感器（用于空气和气体的流量传感器）领域开发和生产高科技产品。
施密特®流量传感器 SS 23.700 Ex
气体流量 – 工业过程中的重要指标
“重型应用”
双针传感器头，传感器元件完全封装在不锈钢中
适用于恶劣条件下的空气和气体（具有腐蚀性成分的介质、污染、高湿度）
流量和温度信号
探头长度 250 或 600 mm
远程传感器（可选）
测量范围 0 ...10 米/秒至 0 ...220 m/s，特殊测量范围
针对不同气体的特殊气体调节（可选）
脉冲输出
符合实验室标准（可选）
耐压高达 16 bar
温度范围 -20 °C 至 +120 °C
防爆：
- 气体，2 区：II 3G 前 EC ic IIC T4 Gc
- 粉尘，22 区：II 3D 防爆 EC ICIC T135°C 直流
SCHMIDT® SS 23.700 Ex流量传感器是适用于极具挑战性的工业应用的坚固耐用的ATEX解决方案。它可用于各种应用，例如压缩空气监测、工艺燃烧器的气体监测、气体消耗记录等等。
“符合 LABS 标准”的订购选项为具有相应要求的应用程序提供了必要的安全性。
双针传感器经过精确设计，可满足所谓的“重型应用”的需求，并且由于传感器元件完全封装在不锈钢中，因此非常适合要求苛刻的应用。此外，该传感器可抵抗腐蚀性介质。
除了流速外，SS 23.700 Ex 还可以检测 -20 °C 至 +120 °C 的介质温度。 它可用于DN40的小型管道，还可以检测传感器长度达600 mm的大型管道中的体积流量。该传感器可在高达 16 bar 的超压下使用。
传感器的安装非常简单：使用随附的通装拧入传感器，将其对准气流和管道中间，电气连接 - 完成。
传感器在没有移动部件的情况下工作，并且由于测量原理，漂移和老化不起作用。由于传感器元件完全封装在不锈钢中，传感器的维护减少到绝对最低限度。如果仍然需要清洁，可以非常容易地以各种方式进行 - 本着“重型”的精神。
SS 23.700 Ex 还可配备特殊的气体平衡（订购选项）。
-重型应用
-工业过程
-压缩空气技术
要使用我们的流量计算器计算流量测量范围，请使用SS 20.600选择。
规格：
测量变量 相对于正常条件的正常速度wN 1）
介质温度TM
测量介质 空气或氮气
可选：沼气、甲烷、天然气、氩气、CO2、特殊气体等（根据要求 ）
测量范围 wN 0 ...10 / 20 / 60 / 90 / 140 / 220 m/s
可选：定制测量范围为 10 ...220 米/秒（以 1 米/秒为增 量）
检测下限 wN 0.1 米/秒
测量范围 TM -20 ... +120 °C
测量精度
标准 wN ±（3% Mv + [0.4% MBE;最小 0.08 m/s]） 2）
响应时间 （t90） wN 10 秒（空中从 0 跳到 5 米/秒）
温度 TM （宽N > 2 米/秒） ±1 千米 （10 ...30°C）;±2 K（剩余测量范 围）
工作温度
传感器 -20 ... +120 °C
电子学 -20 ... +70 °C
存储 -20 ... +85 °C
材料
外壳，保护套 阳极氧化铝
传感器管，通装接头 不锈钢 1.4571
传感器头 不锈钢 1.4404
传感器电缆（带远程探头） 护套 TPE，无卤素
贯穿式装配 标准：不锈钢 1.4571，FKM（取决于型号）
符合 LABS 标准：不锈钢 1.4571
一般数据
湿度 测量模式：无冷凝 （< 95 % 相对湿度）
工作压力（最大） 16 巴（超压）
显示 4 x 双 LED（绿色/红色/橙色）
工作电压 24 V 直流 ± 20%
功耗 类型。80 mA（无脉冲输出）;最大 200 mA（无脉冲输出 2 [继电 器] 的信号电流）
连接 M12 连接器（A 编码），公头，8 针（屏蔽），螺纹
ATEX 认证仅适用于原装电缆！
最大电缆长度 电压输出：15 m，
电流输出/脉冲输出：100 m
安装位置 任何（例外：温度元件不得“高于”加热器元件）
安装公差 ±3°流入方向（单向）
最小管道直径 DN40
探头长度 紧凑型传感器：250/600 mm 远程：传感器 250/600 mm
;电缆：1 ...10 米（步幅：1 米）
保护 探头：IP67;外壳：IP66;连接器：IP67（电缆连接正确）
重量 最大约 500 g（不含连接电缆）
