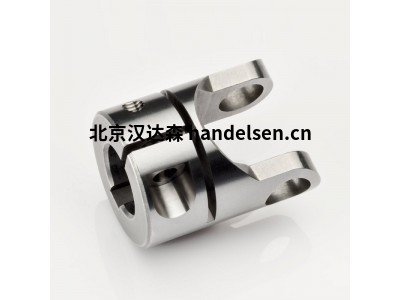

意大利Mario Ferri 夹紧毂型CL1接头04CL1万向节
意大利Mario Ferri 夹紧毂型CL1接头04CL1万向节
意大利Mario Ferri 夹紧毂型CL1接头04CL1万向节
| 陈华丽 QQ：2351635597 手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn |
 |
 |
它们都由一个星轮核心和两个有叉端的半接头组成。在星轮的销和叉孔之间,安装了4个耐磨滑动套(G系列)或滚子轴承(H系列高速)。
H系列(与滚子轴承的高速接头)不需要润滑或维护,因为它们的轴承是润滑寿命。
具有普通轴承G系列的接头是中低速度和有冲击载荷。
对于高速和相对较低的扭转类型的滚子轴承(H-HB)推荐.
这两个版本提供高效率,无声运行,低摩擦系数竞争价格.
所有的摩擦表面都是硬化的和地面。
单一接头的工作角为45°,双接头为90°。
G系列的转速为每分钟1000转,H系列的最大转速为每分钟4000转.
所有这些接头也提供伸缩版本。
带有滑动灌木的连环图
*中低速度和有冲击载荷的地方
工作角45°
*转速每分钟1000转
应要求特别处决
连接点有2个版本:
-G版至DIN808
- GB version to DIN 808/7551
带有滚针轴承的接头
*高速和较低扭转
*工作角45°
*转速每分钟4000转
应要求特别处决
连接点有2个版本:
-H版至DIN808
- HB version to DIN 808/7551
- 适合快速和频繁的联系
- 适合振动应用
- 适用于单节、双节和可伸展节G系列和H系列
- 应要求特别处决
| 类型 | D | D | L1 | C | A | b | M | T | *行政长官 NM |
| 03CL1 3D | 10 | 22 | 24 | 12 | 3 | 11,4 | M4 | 5 | 5 |
| 04CL1 3D | 12 | 25 | 28 | 13 | 4 | 13,8 | M4 | 6 | 5 |
| 05CL1 3D | 14 | 28 | 30 | 14 | 5 | 16,3 | M4 | 6 | 5 |
| 1CL1 3D | 16 | 32 | 34 | 16 | 5 | 18,3 | M5 | 7 | 9 |
| 2CL1 3D | 18 | 36 | 37 | 17 | 6 | 20,8 | M5 | 7 | 9 |
| 3CL1 3D | 20 | 42 | 41 | 18 | 6 | 22,8 | M6 | 8 | 16 |
| 4CL1 3D | 22 | 45 | 47,5 | 22 | 6 | 24,8 | M6 | 8 | 16 |
| 5CL1 3D | 25 | 50 | 54 | 26 | 8 | 28,3 | M6 | 9,5 | 16 |
| 6CL1 3D | 30 | 58 | 61 | 29 | 8 | 33,3 | M8 | 11 | 36 |
| 7CL1 3D | 35 | 70 | 70 | 33 | 10 | 38,3 | M8 | 13 | 36 |
| 8CL1 3D | 40 | 80 | 80 | 38 | 12 | 43,3 | M10 | 14 | 65 |
| 9CL1 3D | 50 | 95 | 95 | 46 | 14 | 53,8 | M12 | 17,5 | 100 |
