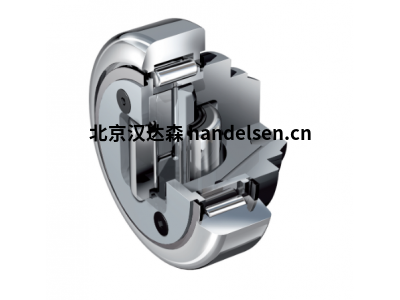

WINKEL PR 4.054直线导轨精密角辊轴向辊固定脚轮
| 孙 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
WINKEL 活跃于线性和搬运技术领域已超过41年。WINKEL 是重型直线导轨领域的市场领导者，在搬运技术领域已成功实施了数千个项目。开始，WINKEL 处理工业卡车的部件、叉车的起重桅杆导轨和起重桅杆。从这一领域开始，WINKEL 线性和搬运技术已经发展到几乎所有工业领域。
脚轮
角辊轴向滚子固定
WINKEL 4.053 - 4.064
仅对WINKEL滚子进行补充润滑 4.054 - 4.063
这些WINKEL滚子轴向滚轮固定+旋入板可用。
精密角辊轴向辊固定
WINKEL PR 4.054 - PR 4.064
精密角度辊子在辊子和型材之间的间隙较小
这些精密的WINKEL滚子轴向滚子固定+旋入板可用。
高温角辊
WINKEL 4.053 HT - 4.063 HT
采用高温设计的 HT 系列WINKEL滚筒适用于高达 250°C 的工作温度
WINKEL滚子具有轴承游隙 C3、高温润滑脂和氟橡胶密封件
根据要求提供补充润滑
这些高温角脚轮+旋入式板可用。
WINKEL滚子通过偏心轴向调节
WINKEL 4.454 - 4.464
WINKEL滚轮终身润滑
这些WINKEL滚轮可通过偏心+旋入板轴向调节。
精密角辊轴向滚子可通过偏心调节
WINKEL PR 4.464 - PR 4.463
精密角度辊子在辊子和型材之间的间隙较小
WINKEL滚轮终身润滑
这些精密的WINKEL滚子轴向滚子可通过偏心+旋入板调节。
WINKEL滚轮通过圆盘轴向调节
WINKEL 4.072 - 4.080
这些WINKEL滚轮可以通过圆盘+旋入板进行轴向调节。
精密角度滚轮可通过圆盘轴向调节
WINKEL PR 4.072 - 公关 4.080
这些精密ANGLE滚轮可通过垫圈+旋入式板轴向调节。
WINKEL滚轮可调节，带油酰胺*插件
WINKEL 4.052 P - 4.085 P
这些WINKEL脚轮可通过 OILAMID* 插件 + 旋入式板进行调节。
精密角辊，带油酰胺*插件
类型： PR 4.072 P - PR 4.085 P
这些精密WINKEL滚轮可通过 OILAMID* 插件 + 旋入式板进行调节。
带组合螺栓的WINKEL滚轮
WINKEL KB 4.072 - KB 4.080
通用安装选项
可选拧紧螺栓或焊接
无需旋入板
这些带有组合螺栓的WINKEL脚轮可用。
带组合螺栓的精密角辊
WINKEL KB PR 4.072 - KB PR 4.080
通用安装选项
可选拧紧螺栓或焊接
无需旋入板
这些带有组合螺栓的精密温克脚轮可用。
WINKEL滚轮，带组合螺栓和油酰胺*插件
WINKEL KB 4.072 P - KB 4.080 P
通用安装选项
可选拧紧螺栓或焊接
这些带有组合螺栓和 OILAMID 插件的 WINKEL 脚轮可用。
精密角辊，带组合螺栓和油酰胺刀片
WINKEL KB PR 4.072 P - KB PR 4.080 P
通用安装选项
可选拧紧螺栓或焊接
这些精密WINKEL脚轮带有组合螺栓和 OILAMID 插件。
巨型WINKEL滚子轴向滚轮可调
WINKEL 4.085 - 4.094
这些巨型WINKEL滚轮轴向滚轮可调+旋入板可用。
WINKEL径向轴承
WINKEL 2.054 - 2.064
这些温克径向轴承+旋入式板可用。
WINKEL精密径向轴承
WINKEL PR 2.054 - PR 2.064
这些WINKEL精密径向轴承+旋入式板可用。
重型角辊
WINKEL 3.054 - PR 3.064
防污WINKEL滚筒，适用于建筑材料行业、铸造厂和地下的重型应用
径向轴承可以在正面补充润滑
推力轴承是抗冲击重型滚珠轴承，2 RS 密封，使用寿命润滑
通过间隔板进行轴向调节
适用于行程速度高达 2 m/sec 的应用
供货包括 1 个 M6 x 1 油嘴、O 形圈和 2 个垫片 0.5 mm
这些重型角脚轮可用。
重型精密角辊
WINKEL PR 3.054 - PR 3.063
防污WINKEL滚筒，适用于建筑材料行业、铸造厂和地下的重型应用
径向轴承可以在正面补充润滑
推力轴承是抗冲击重型滚珠轴承，2 RS 密封，使用寿命润滑
通过间隔板进行轴向调节
适用于行程速度高达 2 m/sec 的应用
供货包括 1 个 M6 x 1 油嘴、O 形圈和 2 个垫片 0.5 mm
这些重型精密角脚轮可用。
适用于所有标准型材的可调角度滚轮单元
WINKEL JC 4.054 - JC 4.063
径向和轴向可从外部无级调节
更高的定位精度
这些适用于所有标准型材的可调WINKEL滚轮单元均可用。
可调角度滚轮单元
WINKEL JT 2.055 - JT 2.058
滚轮单元和型材之间的游隙自由度
更高的径向和轴向精度
对污垢不敏感
适用于行程速度高达 2 m/sec 的应用
WINKEL滚轮的优点：
WINKEL滚筒系统可降低您的设计和生产成本
WINKEL 滚子系统可以吸收高径向和轴向载荷
坚固的导向型材，可实现高统计数据。和动态载荷
在导向型材中发挥优秀的力
更长的辊子和型材使用寿命
焊接螺柱节省安装时间
轴承部件易于更换
技术细节：
外圈由表面硬化钢 UNI 16 CrNi 4 62+2 HRC 制成
外圈由表面硬化钢 UNI 16 CrNi 4 62+2 HRC 制成
平头滚动体由钢制成 DIN 100 Cr 6 硬化 59 – 64 HRC
由C22E制成的焊接螺柱（材料编号：1.1151）
螺栓公差 –0.05 mm
滚筒补充润滑 4.054 – 4.063
WINKEL 滚子在装配过程中使用 3 级润滑脂润滑（例如壳牌 Gadus S2 V100 3）
WINKEL滚筒的工作温度为 –20 °C 至 +80 °C
WINKEL 高温滚筒可在高达 250 °C 的环境温度下使用。
采用钢制设计的WINKEL压路机的大行驶速度为 3 m/s。
对于 VULKOLLAN 和聚酰胺版本，大行驶速度为 6 m/s。
轴向滚子和型材内部之间的间隙大应为 0.5 mm。
