omlspa 自定心卡爪自补偿单针双功能扭矩模具TDM

终极固定工件夹具

OML 自 1998 年成为 SMW Autoblok 集团的一部分以来，凭借其创新含量高、解决方案功能强大以及通过与一些机床制造商合作获得的专业技术诀窍，在需要极高的精度和快速加工时间的高附加值加工应用领域开展业务。

2021 年 10 月，公司迁至位于帕维亚省特里沃齐奥的新址。新总部总占地面积约 18,000 平方米，其中 8,800 平方米用作办公室（管理办公室、会议室、设计室、销售办公室、培训室），其余为展厅、车间、装配部、计量室和仓库。

OML 目前的生产能力由先进的机床设备提供支持，两班倒的生产模式使机床设备始终处于饱和状态。两个新的加工中心配备了先进的 62 个托盘码垛系统，尺寸为 800x800 毫米，有效载荷超过 3,000 公斤。这是在夜间提高生产自主性的理想解决方案。

培训是交流 OML 产品区别于市场上其他产品的技术和技术解决方案不可或缺的方式。在展厅附近设立 "培训室 "正是为了在理论和实践之间建立直接联系。

在陈列室里，所有 OML 产品都在展出，客户可以看到并试用他们正在考虑投资的产品。

技术部门和研发活动旨在开发创新产品，为市场提供技术先进、性能卓越的专利解决方案。

每次夹紧/松开仅旋转 3.5 次

 重复精度 <0.005 毫米

 夹持力高达 100 Kn

 大爪面

(20 Nn 时的下拉夹紧力为 18 Kn）

 自定心卡爪 自补偿

大幅缩短准备时间，提高效率

以最大夹持力和最高重复精度夹持工件

模具制造和五轴机床的理想选择

单个快速驱动用于快速打开和关闭模块，仅需 3.5 转

灵活配置，可根据客户要求定制

与成熟的 APS 零点系统兼容

有些工件的两个或多个夹持面可能互成角度。在这种情况下，必须在工件和机床之间安装调平装置，以补偿角度偏差。一般的调平装置通过球形联轴器来补偿这种偏差。然而，这种找平装置的缺点是稳定性有限，容易产生偏差，而且需要经常维护。

TLM 的主要功能是作为一个调平装置，以稳定和安全的方式夹持至少有两个相互倾斜夹持面的工件。TLM 可调节高度 +/-5mm，偏移量最大可达 20 度。

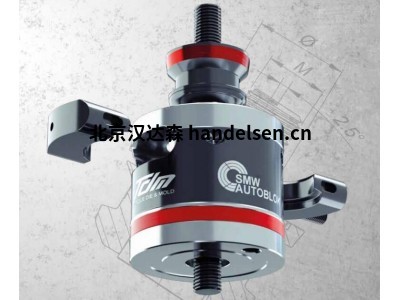

单针双功能

 浮动螺钉

 浮动定心环 X; Y

适用于硬化后的零件或模具

用于铣削工件夹紧的磁力系统

TDM MAG 系统将 MILLTEC AUTOBLOK MAG 技术与 TDM 系统相结合。

工件夹紧通过电永磁系统进行，而工件定心则通过 TDM MAG 系统进行。

在磁性平面上钻有一系列校准孔，孔中装有间距为 100 毫米 ±0.01 毫米的淬火和回火衬套，TDM MAG 元件安装在这些孔中。
