Watt Drive WG20是WEG第一个自主研发的减速电机系列。

它包括斜齿轮、平行轴和斜齿轮锥齿轮减速机，扭矩在 50 至 18,000 Nm 之间。这些两级装置以其大速比范围而著称，

并且由于设计精巧而非常高效。WG20系列减速机采用轻巧而坚固的铝制外壳，是一款用途广泛、性能可靠的产品。

Watt Drive WG20优势

高效

减速机采用两级设计，传动比范围大，效率高。此外，WG20 系列产品仅具有极低的功率损耗。一方面，这是通过输入

级的低圆周速度实现的，另一方面，通过优化润滑剂量来减少飞溅损失。这些特性也对齿轮寿命产生积极影响。在正常使

用条件下，扭矩达 600 Nm 的减速电机免维护，终身润滑。

符合市场需求

为了最大限度地方便用户，新齿轮箱系列的外壳设计符合市场要求。设计的关键安装尺寸与市场上已经建立的规格相对应

，允许直接更换。这意味着WG20减速电机不仅适用于新应用，而且可以很容易地集成到现有系统中，作为替代品或用于

优化目的。

优化设计

在设计新的减速机系列时，设计师特别注意开发坚固的外壳， 选择轻质铝制结构，框架尺寸可达 600 Nm。生产中使用的

压铸工艺不仅具有光滑的表面，适合要求苛刻的卫生应用，而且还具有出色的导热性。外壳设计进一步增强了这一特性

。智能设计的表面鼓励内部齿轮部件散热，从而有助于更高效的运行和更长的使用寿命。

噪音更小

WG20系列减速机的特点是运行平稳、安静。 高质量的组件几乎来自内部生产，地结合在一起，为保证低噪音

运行奠定了基础。即使是灵活的齿轮结构也有助于减少噪音排放。小型电机小齿轮允许在第一级降低圆周速度并减少噪音

排放。

模块 化

模块化电机系列的特殊优势在于可以在标准型号中添加系统套件，从而可以根据客户的要求调整大量有用的模块。 可用的

电机模块包括单制动器和双制动器系统、通风系统、扩展接线盒系统、编码器系统（风扇盖内外）、逆止器、保护盖和手

轮。

Watt Drive WG20类别

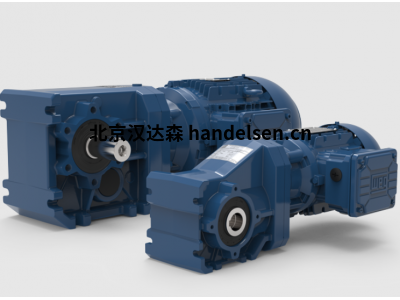

斜齿轮锥齿轮减速电机 K

斜齿轮锥齿轮减速机适用于多种应用。两级基本设计增加了 200 Nm 以上的第三档，K 减速机还可以配备空心轴、输出轴

、收缩盘、扭矩臂和安装法兰。

平行轴减速电机 F

由于其结构设计，平行轴减速机特别适用于输送技术应用。所有 11 种尺寸都可以安装空心轴、输出轴、安装法兰或热缩

盘。减速机尺寸 F04 至 F15 的传动比范围可以通过第三档进行扩展。

斜齿轮减速电机 C

斜齿轮减速机有 12 种外壳尺寸，额定扭矩从 50 到 18,000 Nm 不等，有底脚和法兰两种设计可供选择。两个较小的减

速机（C00 和 C01）只需两级即可充分发挥其潜力，而较大的 C03 至 C16 则提供两级和三级版本，适用于更高扭矩范

围内的应用。

Watt Drive K02技术参数

额定扭矩 Nm 110

级数 2-stage

比率范围 3.82 - 68.88

1400 rpm 50Hz 时的速度范围 20 - 366rpm

功率范围 50Hz  0.12 - 1.5kw

输出轴/ 空心轴 25 x 50 / 25mm

输出法兰IEC  160mm

外壳材料 铝

型号

K02

K03

K04

K05

K06

K07

K08

K09

K10

K12

K15
