mahr触觉测量仪器MarSurf VD 140用于轮廓和粗糙度测量

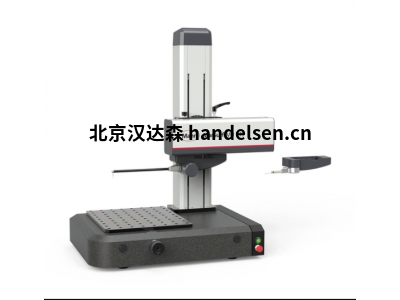

mahr触觉测量仪器MarSurf VD 140

mahr触觉测量仪器

这些测量站将轮廓和粗糙度测量结合在一个系统中。非常适合那些希望在一个系统上执行各种测量任务以将购买成本降

至低的人。

用于轮廓和粗糙度测量的可靠测量站

专业的多面手，用于测量粗糙度和轮廓，测量路径为 140 mm

新的 MarSurf 系列 CD、GD 和 VD 是一款精密产品，可提供最高的速度和灵活性。

高达 65% 的地板到地板时间的改进提供了令人信服的速度证明。测量范围大、工件灵活性（甚至高达 80 kg）和简单的

夹紧系统突出了灵活性。它还支持可重复性，因此也支持准确性。

MarSurf VD的一个特点是使用一个系统进行高精度的轮廓和粗糙度测量。只需更换粗糙度测量系统，即可完成高精度的粗

糙度测量。

mahr触觉测量仪器多种优势

由于轴速度高，测量时间短，测量顺序自动

通过创新的夹紧系统实现简单、快速的安装和转换

磁性安装座，无需工具即可快速更换探头臂

宽敞的支撑板和较大的测量范围：非常适合测量大型工件

运行过程中的更改可缩短转换时间

使用轮廓测量系统可以同时在非常高的测量范围下进行粗糙度测量

通过数字接口实现高安全性

更换探头系统可确保高精度的粗糙度测量

mahr触觉测量仪器技术参数

编号6269020

分辨率 带粗糙度探头系统：测量范围 1：2.0 nm 测量范围 2：0.2 nm 带轮廓探头系统：最大 6 nm（带 210 mm

探头臂）

探头臂长度  带粗糙度探头系统：45 mm 至 135 mm 带轮廓探头系统：210 mm 至 490 mm

导轨偏差 带粗糙度探头系统：0.07 μm / 20 mm 0.35 μm / 60 mm 0.4 μm / 140 mm

测量速度 0.02 mm/s 至 10 mm/s

工件重量（最大） （kg） 90 千克

遍历长度结束（以 X 为单位） 140 毫米

定位速度 X：0.02 mm/s 至 200 mm/s Z：0.02 mm/s 至 50 mm/s

探针 粗糙度测量系统（无滑移）轮廓测量系统

测量范围 mm：

带粗糙度探头系统

500 μm （±250 μm） 探头臂长度 45 mm 1500 μm （±750 μm） 探头臂长度 135 mm 带轮廓探头系统

70 mm 探头臂长度 350 mm 最大 100 mm 探头臂长度 490 mm

遍历长度 0.1 mm 至 140 mm 测量力 （N）带粗糙度探头系统：0.7 mN 4 mN 至 30 mN，可通过软件调节

mahr触觉测量仪器应用范围

机械工程

轴承、螺纹、螺纹杆、滚珠丝杠、轴、齿条

生产

计量 半自动过程中

轮廓测量 汽车

转向、制动系统、变速箱、曲轴、凸轮轴、气缸盖

医学

髋关节和膝关节内假体、医用螺钉、种植牙的轮廓测量

mahr触觉测量仪器MarSurf VD 140
