minimotor无刷式电机MCDBS无刷伺服集成驱动蜗轮蜗杆传动箱

无刷 - DBS-S1 系列连续服务

MCDBS

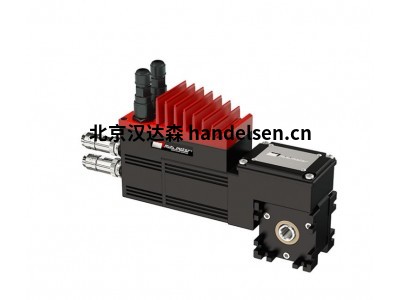

无刷伺服电机，带集成驱动和蜗轮蜗杆传动箱。

额定扭矩 9 Nm。

电机

无刷三相正弦 4 极，闭式。转子采用钕铁硼磁铁。热安全保护器。F 级绕组。热安全保护器。IP65 防护等级，符合 CEI EN 60529 标准。带高温专用润滑脂的低间隙轴承。

操作

24 和/或 48 伏直流电源 - SSI 绝对磁性编码器（12 位单圈/20 位多圈），带内置备用电池 - 5 个 PNP 数字输入端和 1 个模拟输入端 - 10 +10V ext. (1 个继电器输出（NC-NO） - 用于参数设置的 USB 端口 - 扭矩、速度、位置和归位控制。

减速机：

蜗轮蜗杆传动，压铸铝齿轮箱。中心距 26 毫米。卡洛青铜冠，硬度 120÷160 HB。螺钉为硬化钢，带磨削螺纹。密封圈采用特殊高温橡胶（FKM）。使用特殊长寿命油润滑。可用减速比 (i) 为 10，从 5 到 80。额定扭矩可达 9 Nm。

无刷技术意味着高功率重量比、高转速和电子控制、更高的效率和更少的机械磨损、高扭矩重量比、更高的效率和可靠性、更低的噪音和更长的使用寿命。在我们的无刷产品中，DBS 系列是自动化和运动控制领域的旗舰产品：无刷电机带有集成驱动装置，支持 6 种不同的现场总线，带有多圈绝对编码器，可将上次定位的坐标保存 6 个月。一体化伺服电机和减速电机，完美集成所有组件，设计优化，性能卓越，连接性先进。简而言之，它们是真正工业 4.0 应用场景的理想产品。

封闭式 4 极正弦无刷电机。转子采用钕铁硼磁铁。热安全保护器。F 级绕组。IP65 防护等级，符合 CEI EN 60529 标准。反馈采用 2 极旋转变压器。带高温专用润滑脂的低间隙轴承。可根据要求安装标有 K (BSK) 的 24 Vdc NC（常闭）永磁制动器。

带集成驱动的无刷伺服电机，可根据要求配备电磁制动器 (DBSK)

型号 B3 - B5（B5/S 左 - B5/D 右）。

所有型号均采用全新的 "开放式 "平台，可通过以下主要协议进行配置：CanOpen、Ethercat、Modbus、Ethernet/IP、Profinet、Powerlink。

注意：为了正确选择齿轮减速机，建议按照使用系数表和允许的最大轴负载表进行选择。

这些减速电机需要一个磨合期。因此，在最初 30 小时左右的运行中，您会发现扭矩低于所给出的数据。
