Hazet 5109KV 5290-3CTCAL优化密封环工厂车间设备扭矩扳手

HAZET 在全球 100 多个国家与经验丰富的长期合作伙伴开展合作。我们在德国设有六个销售办事处。

工业的生产连接贸易（PVH）、手工业的专业贸易和批发贸易

汽车配件贸易（IAM）、农用车和商用车配件贸易

摩托车和自行车经销商

在线贸易

汽车业、航空业

可再生能源行业

质量标准

始终如一的高质量标准

从产品创意到售后服务

高科技程序

用于模拟锻造工艺等

原型设计

用于测试设计初稿和功能

最高精度

所有生产流程的最高精度和准确性

耐久性测试

除高负载外，耐久性测试也是我们质量保证的重点

自己的 DAkkS 标定实验室

和 HAZET 校准中心

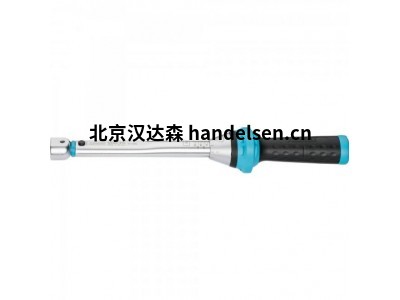

扭矩扳手，带 DAkkS 校准证书拧紧扭矩最小 - 最大： 10 - 60 Nm ∙ 公差： 3 % ∙ 方形插座 9 x 12 mm

产品型号： 5290-3CTCAL

订货号： 4000896243228

产品信息

插入式连接，用于固定插入工具

带 DAkkS 标定证书的扭矩扳手

精度为刻度值的± 3%（执行方向）

通过转动插入工具，可用于右旋和左旋螺纹

安全：

触觉（短行程释放）

声学（降压元件）

专为车间粗加工而设计

应用广泛，可用于轮胎服务、两轮车、汽车和商用车以及工业和贸易领域的各种受控拧紧应用

优化密封环，防止异物进入

手柄抓地力更强，更容易传递动力

带有制动点的设置辅助装置，可优化操作员导向，确保通过转动手柄安全快速地设置所需的扭矩值

旋转头上的锁定功能可安全锁定设定值

三角形旋转头可防止失控滚动

锁定符号显示相应的锁定状态

可通过锁定转头上的开口连接电缆环



易于读取的高对比度刻度

栅尺套筒上有激光标签，永久清晰可辨

附带校准证书和序列号

以坚固的六角旋转包装提供

DIN EN ISO 6789-2:2017

德国制造

输出：方形插座 9 x 12 毫米

尺寸/长度： 291 毫米

最小-最大拧紧扭矩： 10 - 60 牛米

公差： 3

刻度分度（牛顿米）： 0.5 牛顿米

扭矩扳手的有效长度 l1 mm 最小 - 最大： 275.10 - 261.00 牛米

最小-最大执行力 kg： 3.7 - 23.4 kg

调整工具间距 l2: 30 mm

机头厚度 a: 17 毫米

头部宽度 b： 22 毫米

无需回调：长期耐久性测试表明，HAZET 5000 和 6000 系列扭矩扳手无需回调到最小刻度值

为专业用户提供 DAkkS 校准证书，尤其适用于

航空工业

汽车行业

新能源、风力涡轮机、近海园区

石化行业（石油/天然气）

有文件证明的可追溯性确保了完整的可追溯性



技术数据

输出：B

头部宽度 b： 22 毫米

扭矩扳手有效长度 l1 毫米： 245 毫米

刻度分度（牛顿米）： 0.5 牛顿米

误差： 3

标准：DIN EN ISO 6789-2:2017

调整工具间距 l2: 30 mm

尺寸/长度： 291 毫米

头部厚度 a： 17 毫米

最大拧紧扭矩： 60 牛米

最小拧紧扭矩： 10 牛米



绝缘扭矩扳手拧紧扭矩最小-最大： 5 - 25 牛米公差： 4 %方形 10 毫米（3/8 英寸）

产品型号： 5109KV

订货号： 4000896235445

产品信息

可校准

使用寿命长/精度高

可

拆卸

维修（如有必要）

装配

调整

校准

注：调整、可能的维修与 KV 扭矩扳手的拆卸/组装只能在 HAZET 服务中心进行

适用于测试设备监控

可持续和环保

安全：

触觉（短行程释放）

声学（降压元件）

通过可逆方形装置实现左右手释放、

在规定的公差范围内，以设定的扭矩向右或向左拧紧

重量轻，易于操作，工作无疲劳感

产品设计特点

超薄设计，严格遵守规定的绝缘系数（材料厚度/重叠度）

符合人体工程学的手柄设计和清晰的校准槽使开关和运动部件过渡顺畅

即使使用其他部件（如红色绝缘插座扳手插件），外观也保持一致

外壳和头部的颜色设计极具吸引力，信号色为红色/黄色

手柄颜色为黑色，以区分颜色并防止过快的视觉污染

避免突出的干扰部件（如转换杆）



注意：

维修只能由 HAZET 服务中心进行，因为必须根据 IEC 60900 进行 10,000 V 常规测试

DIN EN ISO 6789-2:2017、DIN 3120、ISO 1174-1、IEC 60900:2018

德国制造

输出：10 毫米（3/8 英寸）方形传动装置

尺寸/长度：305 毫米

VDE 保护绝缘高达 1000V

最小-最大拧紧扭矩： 5 - 25 牛米

公差：4

刻度分度（牛顿米）： 0.5 牛顿米

最小-最大执行力： 2.1 - 11.0 公斤

齿数：24（工作角度 15）

无需回转：长期耐久性测试表明，HAZET 5000 和 6000 系列扭矩扳手无需回转到最小刻度值



技术规格

输出：2

刻度分度（牛顿米）： 0.5 牛顿米

公差：4

标准：DIN 3120、DIN EN ISO 6789-2:2017、IEC 60900:2018、ISO 1174-1

尺寸/长度： 305 毫米

保护绝缘：VDE 保护绝缘，最高 1000V

齿数： 24 齿

传动角度： 15 °

最大拧紧扭矩： 25 牛米

最小拧紧扭矩： 5 牛米
