behlke脉冲发生器中实验室高压开关GHTS 60国内代理

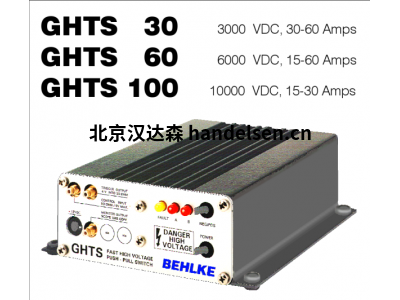

behlke实验室高压开关GHTS 60

非常紧凑。 通过接地插头手动反转极性。 15 nF缓冲电容。

behlke GHTS 60 设计

推挽开关单元的模型系列GHTS是现成的脉冲发生器，并特别为电容负载元件，如Pockels单元，偏转和加速栅格，

离子光学，压电晶体，脉冲MCP和SEV的。结合一个外部高压电源和一个控制信号源，可以产生真正的方波脉冲的

振幅为3.000至10.000伏，这取决于类型。的脉冲发生器是电隔离的，因此可以在两个极性，以及在不同的浮动模式

操作。该装置包含两个单开关，交替控制电容性负载元件的充电和放电。由于没有工作电阻，高压电源的电流仅用于

为电容性负载充电。充电峰值电流可以在几纳秒内达到几十安培，但只要负载电容。

充电时，输出电流几乎减小到零分。这保证了顶部平整度，无论到脉冲长度。道岔转换单元仔细检查针

对所有相关高频/高频进行优化电源设计方面，并显示出色的开关性能特点。

behlke GHTS 60 结构

该装置由内部驱动电压的DC/DC变换器、控制和保护电路驱动电路和带有两个交替控制开关的开关模块组成。

开关是由大量的串联和并联MOSFET组成的。这些MOSFET具有内在(寄生)二极管，在开关路径上显示为并联二极管。

其结果是定义了开关极性。这意味着当输入电压的极性改变时，开关的极性也必须改变。 这仅仅是通过更换后面板的

插头来完成的。几个陶瓷电容器内置提供必要的电荷最快的过渡和最佳的脉冲形状。如果需要较慢的开关速度(例如，

为了减小EMI)，或在输出应安全地防止短路时，GHTS开关单元可配备200欧姆(标准)的输出串联电阻或任何其他电阻值。

behlke GHTS 60 特点

● 脉冲发生器中的高压开关

● 即用型

● 无需外部组件必填

● 全部脉冲发生器针对系统集成进行了优化

● 实验室脉冲发生器始终通过 CE 认证

behlke GHTS 60 优势

真方波脉冲

纳秒上升时间

低过冲和下冲

高稳定脉冲顶部

无工作电阻功率

电绝缘

脉冲监视器输出

可切换信号逆变器

插入式连接器

技术参数

尺寸[mm3] 170 x 110 x 45

电压[kV] 2 x 6

电流[A] 2 x 15

脉冲宽度[ns] 100

GHTS型号

GHTS 60

GHTS 30

GHTS 30 A

GHTS 100

GHTS 60 A

GHTS 100 A

GHTS 60 B

behlke实验室高压开关GHTS 60
