德国Phytron TM StepDrive 1x24..48V/5A 控制器详情
德国Phytron TM StepDrive 1x24..48V/5A 控制器详情
公司简介：
Phytron GmbH是一家总部位于德国的公司，专注于步进电机和运动控制技术的研发与生产。他们的产品涵盖了各种类型的步进电机、驱动器、控制器以及定制化的运动控制解决方案，主要应用于精密仪器、航空航天、医疗设备、半导体制造等领域。

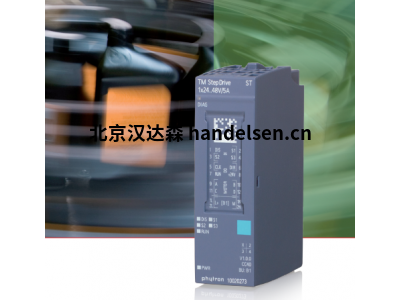

TM StepDrive 1x24..48V/5A 控制器
与西门子合作，为 SIMATIC ET 200SP 提供带集成功率放大器的高精度步进电机控制®
PLC领域步进电机的高精度控制：TM StepDrive的技术确保了高精度的电流设置，因此还可以实现高达1/256步的精确定位（对于200步电机，每转约51,200个位置，0.0070°/步）。
技术细节
-带集成功率放大器的步进电机控制 用于 SIMATIC ET 200SP®
-TM StepDrive 1x24..48V/5A已成功完成西门子全面开展的系统兼容性测试。
-适用于 4 线、（6） 线或 8 线设计的两相步进电机的双极控制
-5 安培峰具有 100 mA 可调电流级的相电流
-电源电压范围：24 至 48 V直流
-高达 1/256 微步
-物理分辨率：每转约 51,200 个位置（0.0070°/步）。
-对于微步定位，应评估带有编码器的计数模块
-最大踏频：250,000 步/秒
-三个数字输入，用于限位开关和参考开关
-诊断 LED（集体故障、电源、再生、数字输入、电机运行）
-两种操作模式：定位和速度操作
-两种连接类型：功率放大器和分度器
-在线功率放大器参数化和诊断
-通过 STEP7、TIA Portal（V15 版本以上）或 GSD（ML） 文件进行编程®®
-工作温度：0 至 +60 °C
-短路保护、防过载
-认证：CE
注意：配置文件不向后兼容
市场
√ 包装
√ 称重系统
√ 设备、机器和设备工程
√ 贴标技术
√ 邮政和包裹处理
√ 装配自动化
技术数据
设计：SIMATIC®ET 200®SP塑料外壳
尺寸（宽x高x高）：20 x 73 x 58毫米
重量：62克
安装：位置任意（建议垂直）
装配：可插入SIMATIC®ET 200®SP
性能特点
步进电机：适用于双相步进电机的双极控制4-、（6-）或8-线版本
上级主站：SIMATIC®ET 200®SP
电源电压：24至48 VDC
极性反接保护：对
输出电流：5 APEAK（耐短路、耐过载）
可调节电流水平：100mA步进
可调步长分辨率：全字体，1/4、1/8、1/16、1/32、1/64、1/128、1/256微字体
最大步进率：250000步/秒
物理分辨率：每转约51.200个位置（0.0070°/步）200步发动机。对于微步定位， 应评估带编码器的计数模块
电流消耗（最大。): 3 ADC bei 5 APEAK
机械输出功率:高达200-W的范围
线路长度电机:屏蔽：最大50米
电缆长度数字输入:最大3米
诊断指示灯:•DIAG（集体错误）
•PWR（电源打开）
•DIS（功率放大器已拆除）
•S1/S2/S3（数字输入开关1/2/3激活）
•RUN（发动机运转）
控制模式:•线性和圆形轴的定位模式（PM模式）：
-在绝对位置驾驶
-相对距离程序
-参考点跳闸
-变速自由运行
-设置位置
-发动机停止。
-紧急停止
•速度模式（TO模式）：
SIMATIC技术对象控制® S7-1500 CPU
连接类型:•功率放大器
•索引器
安全模式: 安全操作模式，如IEC 61508中的安全扭矩关闭（STO）-2可以通过具 有外部组件的这种控制来实现。
后墙通信机制:•时钟同步：控制接口、反馈接口
•异步-PLC处于STOP模式：基本参数化
•异步–运行模式下的PLC：使用数据集进行参数化
硬件错误检测:功率级超温T°105°C
更新速率:1毫秒
