RINGSPANN液压释放盘式制动器HW120FHM HS145FHM-270R-V弹簧启动

以客户为导向

我们的员工具有很强的咨询能力，可为客户提供最佳的技术和经济解决方案。

解决方案。

关键行业的行业专业知识使我们能够了解客户并为他们提供解决方案。

在重要市场的自有公司使我们能够贴近客户。因此，我们能够确保现场的个性化服务以及快速可靠的交货。

高度的交货可靠性和较短的交货时间对我们的客户来说是绝对必要的。我们日复一日地坚持这一点。

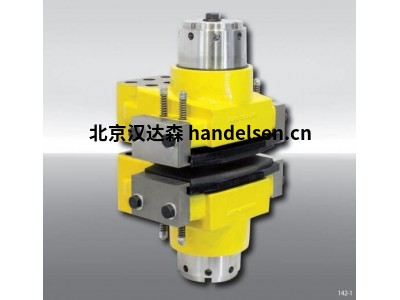

HW120FHM

弹簧启动 - 液压释放

功能代码

制动钳 H

标准 W

活塞直径 120 mm 120

弹簧启动 F

液压释放 H

手动调节，以适应摩擦片磨损 M

可提供夹紧力为 30 kN、50 kN、70 kN、100 kN 或 120 kN 的弹簧组件 030

至

120

其他特点

- 防泄漏安全性高

- 易于更换摩擦片

- 表面涂层等级 C4-L

符合 ISO 12944 标准

- 客户连接部分的厚度

制动盘的厚度

制动盘的厚度加 3 毫米

供应连接

安装

附件

- 电感式接近开关，用于

"制动器松开 "操作状态

- 可选表面涂层

等级 C4-H 或 C5M-H（海上

符合 ISO 12944 标准

领先的产品和服务

创新理念使 RINGSPANN 成为以下领域的领先制造商

动力传动

夹具

远程控制系统

我们为客户提供全面的产品目录，并不断对其进行改进。我们的目标是为客户提供一站式服务。

我们与主要客户密切合作，开发客户专用产品。我们的模块化组件帮助我们快速、轻松地找到解决方案。

产品相关的服务对我们来说是理所当然的；无论是个人现场服务、产品培训课程、3D 模型、在线计算程序还是 EDI。

质量至上是我们所有产品和工艺的座右铭。

HS145FHM-270R-V

弹簧启动 - 液压释放

功能代码

制动钳 H

浮动卡钳 S

车架尺寸 145 145

弹簧启动 F

液压释放 H

手动调节以适应摩擦片磨损 M

最大夹紧力 270 kN 270

推进器安装在右侧 R

与制动盘平行安装在机器上 V

工作条件

- 环境温度：-20 °C / +60 °C

- 空气湿度 <90%

监控开关

- 240 伏 1.5 安；250 伏 0.1 安

- 电缆 5 x 0.75 mm2，长 2 m、

外径 7.5 毫米

- 防护类型 IP67

选项

- 液压动力装置

- 带磨损指示电缆的摩擦衬垫

或烧结摩擦衬垫（用于高温环境

高温）

- 防腐蚀型

- 低温型

- 近海认证

- ATEX 危险区域认证

备注

- 包括吊环螺栓

- 紧固：

8 个 M 24 螺栓，等级 8.8，拧紧力矩 630 Nm ±10% µ 0.15（未提供）。

扭矩 630 牛米 ±10% µ 0.15（未提供
