staubli电连接器MULTILAM fusio应用于断路器隔离开关和母线连接

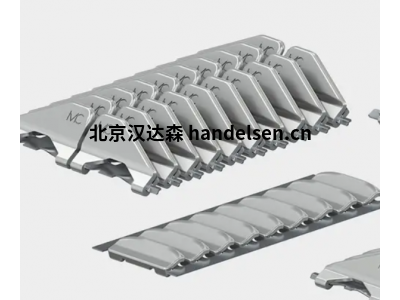

staubli电连接器MULTILAM fusio

MULTILAM fusio –满足大电流和高机械强度的要求

MULTILAM fusio 系列由多个双组分扭转弹簧式MULTILAM 组成。该设计通过一个附加组件将电气和机械功能相分离。

每个单独的页片都被压接在第二元件即不锈钢带上因此，两个功能都得到了优化，从而实现了非常高的电流容量以及出

色的机械性能。这些“fusio”类型是专为高要求而设计的，例如输配电系统中的大电流应用。

优势

高功率密度，可帮助打造节省空间和成本的连接解决方案

实现了连接器设计的高公差补偿和灵活性

高插拔和滑动寿命

应用

输配电 (PTD) 等应用中的大电流连接器

断路器、隔离开关和母线连接器

插拔、滑动和旋转连接

圆形、球形、平面和叉形连接

静态和动态连接

电力电子设备和能源存储

主要特点

电气和机械性能

极低的接触电阻

高抗振性

设计

铜页片连接在不锈钢条带上

采用铜和不锈钢材质

镀银

技术数据

直径范围> 12 mm

宽度 最小 9/最大 30 mm

额定电流 单/双页片最高 50/90 A

短路电流 (1s) 单页片最高 1100 A

峰值电流承受能力 单页片最高约 6500 A

插拔次数 最高约 100 000 次

工作温度 最高 180°C

staubli电连接器MULTILAM fusio
