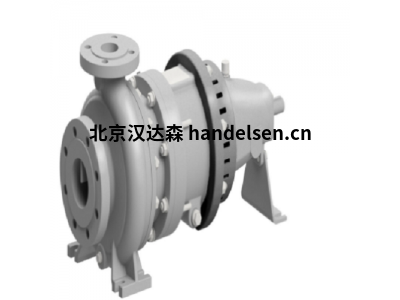

德国Dickow 热水循环泵系列 最大量程为 900 m³/h
DICKOW® NHL、HPL、HPR 和 NHM 型热水循环泵专为大中型供暖设备、供暖日历、压力机、大型建筑和需要 140 ºC （284 ºF） 温度>类似应用而开发。泵的设计基于在热水处理领域多年的经验，并赋予了运行中的高可用性和可靠性。
NHL 系列设计用于高达 45 bar @ 238 ºC （464 ºF） 的压力，最大量程为 900 m³/h
| 刘超 QQ：2865543976 手机：18510241215 电话：010-64714988-174 传真：010-84786709-667 邮件：sales21@handelsen.cn |
 |
 |
叶轮采用实心轮毂铸造而成。为了将推力载荷降至最低，闭式叶轮通过叶轮轮毂上的耐磨环和平衡孔进行液压平衡。叶轮与泵轴键合，并用带有螺旋线圈嵌件的带帽螺钉固定。叶轮的静态和动态平衡符合DIN ISO 1940T1 6.3级标准。
冷却水消耗量
300 至 700 L/h
大约最大容量
900 立方米/小时
3960 加仑/分钟
近似差分头
150 毫液相色谱
492 英尺
最大允许工作压力
45 巴
类型
NHL国家冰球
行业标准
API 610标准
DIN ISO 1940T1标准
国际标准化组织 5199
国际标准化组织 9001
该泵是单级蜗壳泵，采用“后拉式”设计，带有端吸和顶部中心线排放法兰。“后拉式”设计允许拆卸旋转泵部件，而无需从管道系统中拆下蜗壳。
为了充分利用“后拉式”设计的优势，强烈建议使用间隔条式联轴器，因为驱动器可以保持螺栓固定在底板上。
蜗壳 带有刚性支脚安装的
套管作为 NHL/NHM 型的标准提供。
套管螺栓为耐热膨胀型。对于温度波动的应用，额外的杯形弹簧可避免因热膨胀引起的泄漏。
密闭垫圈可避免液体吹出。根据 API 610/ISO 5199 标准，可根据要求提供中心线安装设计，适用于高工作温度。
这最大限度地减少了由于运行过程中外壳的热膨胀而导致的联轴器热应力和错位。
所有HPL/HPR泵通常都配有中心线安装的外壳。
蜗壳壳体和中间套管均装有可再生耐磨环，通过带锁定螺钉的压配合固定到位。
可选配额外的叶轮耐磨环。运行间隙符合API 610标准。
轴、轴套
泵轴能够传输完整的驱动器输出，并在整个长度上精确加工，并在轴承表面进行适当的精加工。为了获得令人满意的密封性能，轴径和悬臂的尺寸应尽量减少密封面处的轴挠度。轴设计保证临界速度超过最大运行速度的 10%。“帽螺钉-轮毂”和“轮毂-轴套”连接处采用密闭垫圈密封，泵轴与泵流体不接触。
减摩轴承 泵轴由泵送液体外部的大尺寸减摩轴承
承载。轴承采用油润滑。轴承支架中的油位由恒定油位注油器调节。
标准设计在联轴器侧有角球轴承，通过卡簧沿轴向固定在泵轴上。变温应用中的HPL泵和NHL泵配有轴螺母。
滚子轴承承担剩余的径向液压载荷。事实证明，即使在恶劣的条件下，轴承的使用寿命也超过 25000 小时。
如果需要，可根据要求提供轴承支架冷却。
