Marelli Motori 电机B4V型功率高达10000kW
| 孙 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |
电机
Marelli Motori 生产的电机适用于各种应用。
海用电机

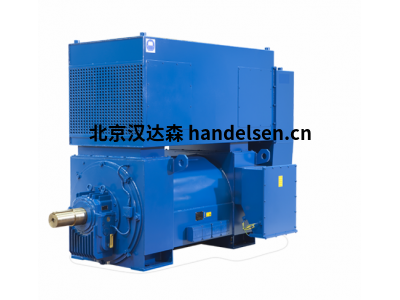

Marelli Motori B4V 功率高达 10.000 kW
型号：B4V
功率高达 10.000 kW
电压高达 690 V
框架 355 ± 1.000 极 4、6、8、10
和 12
冷却IC 81W / IC 86W
IP IP IP 44/54/55/56
外壳 TEWAC – 全封闭水冷-风冷
主要应用 疏浚、混合动力机器、推进、PTO-PTI 系统、绞车
其他应用 推进器，Fi-Fi系统，辅助部门
船舶
外壳刚
性框架，坚固的焊接钢结构（EN 10025 - S235 JR）。框架配有侧肋以增加强度。用于连续工作运行的马瑞利电机设计符合 IEC 60034-14、ISO 10816-1 和 BS 5000-3 的振动水平。
屏蔽
由灰口铸铁 （EN 1561 – GJL 200） 制成，多达 500 个框架尺寸的电机。
由10025及以上的热轧结构钢（EN 235 – S560 JR）制成。
轴
一般数据 - 碳钢（EN 10083 – 2 C40 – TN）至450框架和热轧结构钢500框架（EN 10025 – S355 JR）制成。
轴设计 - 带钥匙的圆柱形轴。
主接线盒
安装在侧面（右侧或左侧可选择）。
由EN 10130可成型钢制成。
内置风扇
由铝合金制成，最大400框架。
由上述热轧结构钢制成（EN 10025 – S235 JR）。
热交换器
结构
安装在机器顶部
铜镍90/10双管
铜翅片外壳
配备漏水检测仪
经船舶登记处认证，符合船舶分类规则
冷却液可以是淡水或海水
适合根据现场条件使用缓蚀剂、PH调节剂和防冻剂进行处理。
交换器数据
设计压力 6 bar
测试压力 10 bar
最大乙二醇：30%
水的类型：淡水或海水（盐）水
法兰： PN6 – PN10 – 特殊 （ANSI）。
冷却系统
IC 81W，符合 IEC60034-6 标准。初级流体（水）由外部水系统流动。内部空气通过安装在从动侧发电机轴上的风扇流动。
防护
等级 IP 44，符合 IEC60034-5 标准。（最高可达 IP 56）
安装
IM B3、V1 和 V10，符合 IEC60034-7 标准。
证书
海洋调查证书随机器提供。
轴、外壳（推进）和换热器均通过船级社认证。
定子/转子铁芯
两侧层压和搪瓷绝缘，以最大限度地减少涡流损耗。定子绕组由扁铜或圆形铜线制成，具体取决于机器尺寸。
因此，完全缠绕的定子组浸渍在环氧树脂VPI中。随后的热处理使树脂硬化。
转子
鼠笼式转子。
根据机器尺寸，转子结构为实心轴或焊接带肋轴。转子绕组可以是压铸铝或铜棒结构。
轴承减摩轴承 油脂润滑（球型或滚子型）或油润滑套筒轴承
。
根据ISO 10/281标准，标准水平结构发电机的轴承理论寿命为L1h，没有外力（径向和/或轴向），超过50.000小时。根据要求，轴承的使用寿命，L10h可以超过100.000小时。
定位轴承位于 D 端侧，浮动轴承位于 ND 端侧。
两个轴承都配有再润滑系统。
用过的润滑脂通过锁定在轴承盖上的阀门去除。套筒轴承作为选件提供。
根据要求，特殊轴承设计用于施加高径向力和轴向力。所有配置均设计用于承受以下海洋倾斜度。
静态的
列表：15°修剪：5°
动态
滚动：±22.5°
螺距：±7.5°
专用结构可用于不同的值。
浸渍系统
定子和转子用不饱和聚酯酰胺树脂进行VPI处理，该树脂在烘箱中聚合。
绝缘系统
低压
定子：F级用合成搪瓷绝缘。（可根据要求提供H级绝缘材料）
保护性处理
绕组上涂有海洋专用保护搪瓷。
可选功能
双/多绕组配置
两侧法兰轴或特殊轴端
防护等级提高至 IP 56
编码器
振动传感器
特殊框架设计以适应应用
特殊轴承（套筒或角接触轴承）
用于变频器操作的加强绕组
用于变频器应用的绝缘轴承设计
用于VFD应用的轴接地刷
类型：
Marelli Motori B4V 高达 10，000 kW
Marelli Motori B5V 高达 10，000 kW
Marelli Motori B4J B5J （LV） B4JH - B5JH （MV） 高达 4，000 kW
Marelli Motori C3M C4M C5M C3W C4W C5W C3MH C4MH C5MH C4WH C5WH 高达 10000 kW
Marelli Motori A5M B5M 高达 1900 kW
Marelli Motori B4JH B5JH 高达 4，000 kW
工业
Marelli Motori A6C A5C B6C B5C B5H 高达 2，400 kW
型号： A6C A5C B6C B5C B5H
功率： 高达 2.400 kW
电压： 高达 11.000 V
型号： IP55
LV： A6C - B6C - A5C - B5C
MV： B5H
框架： 71 ÷ 560
极： 2、4、6、8 和 10
冷却： IC 411 （ IC 416 可选）
知识产权： IP 56 或 IP 65（IP 65 不适用于 A6C）
外壳： TEFC 电机 – 全封闭风扇冷却
主要用途： 水泥、化工、制造工艺、金属、采矿、电力、纸浆和造纸、糖厂、水泵和处理
扇形： 工业
类型：
Marelli Motori A6C A5C B6C B5C B5H 高达 2，400 kW
Marelli Motori B4W 高达 5，100 kW
Marelli Motori C3C C4C C5C C6C C3CH C4CH C5CH C3W C4W C5W C4WH C5WH 高达 10，000 kW
Marelli Motori B4V B4VH 高达 10，00 kW
