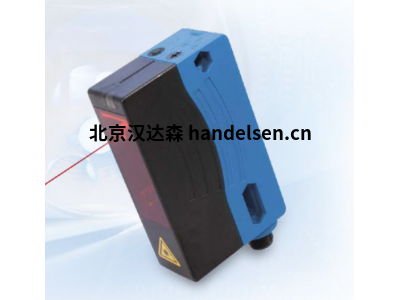

More Precision激光测距传感器ILR 103x/LC1分辨率 1mm

激光测距传感器，用于精确测量距离和位置，最远可达 50 米

激光测距传感器 optonCDT ILR103x/LC1 设计用于 0.2 至 15 米或 50 米（带反射器）的快速位移测量。

10ms的快速响应时间是该系列的典型特征。通过在非常小的外壳上设置按钮，可以快速完成示教或开关点的分配。

该传感器的任务是液位测量、定位或长度测量。

特性

不带反射器的测量范围 （m） 15

带反射器的测量范围 （m） 50

线性度 ±25mm

分辨率 1mm

响应时间 10ms

低价段

对外部光线影响不敏感

通过飞行时间原理实现可靠测量

紧凑的塑料外壳

轻松调整目标

对不同表面进行精确测量

激光等级 1

IP67防护等级

原理

利用测量光传播时间的原理，传感器中的激光二极管产生短激光脉冲，该脉冲投射到测量对象上。

从测量对象反射的光由传感器元件检测。测量距离由光脉冲到测量对象并返回的传播时间得出。

测量对象

测量对象是传感器测量其运动、位置、尺寸或温度的物体。

技术参数

测量速率 100 Hz

分辨率 1 mm

线性度 ±25 mm

重覆性 <5 mm

温度稳定性 ≤ 0.25 mm / K

光源 半导体激光器<1 mW，660nm（红色）

激光类 符合DIN EN 60825-1:2007的1级

使用寿命 85,000 h

允许环境光 50,000 lx

电源电压 10 … 30 VDC

功耗 < 1.5 W (24 V

型号

ILR1030-8/LC1

ILR1030-15/LC1

ILR1031-50/LC1

More Precision激光测距传感器ILR 103x/LC1
