WENGLOR PNBC 精确测量距离微米级技术激光测距传感器

传感器

传感器是智能机器的感官。 由于功能原理多种多样，使用传感器可以快速、可靠和可持续地解决各种自动化应用问题。 从光电传感器到超声波传感器、接近开关和流体传感器以及安全技术，再到传感器工作和参数化的软件解决方案，广泛的产品系列为各种工厂自动化提供适当的解决方案。 除了多种功能原理外，用户还可从多种结构形式中获益，从而能将传感器安装在各种工业设备上。

PNBC 激光测距传感器：优点概览

精确测量距离

通过微米级三角测量技术精确测量物体

能够可靠识别极小的物体，可重复性为 0,3 μm

测量结果的线性偏差仅为 0.05%

高性能

工作范围大，达到 24 mm 至 1,000 mm

动态应用的最高输出速度为 30 kHz

调试后可以立即检测耐抗温度变化的测量值

可与 EtherCAT 接口进行超高速通信

测量值稳定，不受表面状况的影响

可对形状和表面不同的物体进行非接触和可靠的测量

对于深色或光亮的物体以及极端倾斜状态，高的测量性能保持不变

针对斑点效应的特殊算法

激光测距传感器的产品亮点

PNBC 接口

快速 EtherCAT 接口

可在 TCP/IP 和 EtherCAT 之间切换

模拟输出端电压为 4…20 mA 或 0…10 V

4 个数字输入端或开关量输出端

PNBC 接口

容易操作

内置网页服务器，可用于参数设定和诊断

清晰可见的 LED 指示灯可以显示状态

供货范围包括存储在网页服务器上的校准记录

PNBC 外壳

结构坚固

最坚固的铝质外壳

温度偏差仅为 0.005%，耐温性很高

防水等级为 IP67

PNBC 外壳

精密光学系统

高性能物镜带有多透镜系统

透镜粘贴在物镜上，在工业环境下稳定性高

激光点精细（< 0.15 mm），用于识别和测量微小物体

玻璃透镜盖耐用性好

激光测距传感器

此类传感器可以非接触方式识别物体或对其计数，测量间距，以光线识别颜色、光泽度或荧光。额外的专用光缆连接可用于寒冷、高温或空间有限的极端条件。

激光测距传感器采用光传播时间测量或三角测量的原理，用激光束测量与物体之间的距离。这种传感器具有极高的测量精度，不受物体的颜色和表面性质的影响。

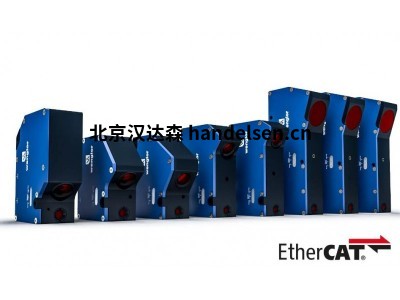

EtherCAT 高精度激光测距传感器确立了新标准

PNBC 系列的精确测距传感器树立了一个新的里程碑：位移测量传感器能够精确测量极小的差异，即使从很远的距离测量也是如此。激光传感器的光学系统能够实现可重现的测量结果。它们可以进行非接触测量，不受物体表面特性、形状和颜色的影响。因此，测量值不受影响。除了经过验证的 TCP/IP 接口外，现在还提供 EtherCAT 工业以太网接口，用于实时采集和进一步处理测量数据。无论是测量厚度、测量位移量还是测量距离，PNBC 激光位移传感器都是同类产品中的最佳产品。

PNBC 系列激光测距传感器在测量时使用高分辨率的 CMOS 阵列。使用非常先进的角度测量分析技术可以计算出与测量物体的距离，精度达到微米级。激光测距传感器基于三角测量原理，非常适合距离达 1,000 mm 的高精度测量。
