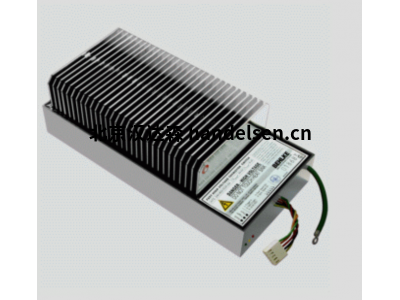

Behlke HTS 61-15-SiC可变导通时间低电阻开关

1985年成立了原名Behlke Electronic GmbH。Behlke公司在德国法兰克福，Behlke高压开关开始仅用于科学目的，Behlke现已成为非常专业且高度可靠的工业产品。Behlke的许多激光和医疗行业的制造商要求用可靠且经济高效的替代品来替代旧的冷晶闸管阴极管和火花隙以及BEHLKE开关完美地满足了所有要求。这些开关证明了它们即使在恶劣的工业环境中的长期可靠性。BEHLKE 高压开关成为数百种专业应用的行业标准。



Behlke开关的特点

--经营电压从 500 V 到 200 kV

--峰电流从 15 到 16000 安培 （pk）

--二/分吨 从 5 到 32 kA/μs（取决于类型）

--上升时间低至 0.8 ns（取决于类型）

--传播延迟时间短，抖动低

--连续工作频率高达 3 MHz

--爆裂 频率。高达 10 MHz（取决于类型）

--高达 200 kVDC 的安全电气隔离

--通过简单的TTL信号（3-6V）轻松控制

--有源输入滤波器可实现出色的EMC性能

--不短脉冲下的危险不稳定性

--内部时钟同步以实现低 EMI

--带快速热触发的安全电路

--故障信号输出和抑制输入（TTL）

--保证温度范围 -40 至 +70 ℃

--各种被动和主动冷却选项

--用于固定和可变导通时间的开关

--半桥和全桥开关（推挽式）

--经济高效的放电开关

--所有开关均可用于直流和交流

--高度可靠



Behlke 可变导通时间低电阻开关

非常低导通损耗 由于采用 Slicon Carbide （SiC） 和 Trench-FET 技术。



采用碳化硅 FET （SiC） 或沟槽式 FET 技术，导通电阻极低

带真继电器的多功能高压开关特性

导通时间可通过TTL信号控制

低动态开关损耗和极低的导通损耗

理想用于工业电源应用

坚固耐用关于过载和电压反转

优秀对高压瞬变的 dv/dt 抗扰度



应用 注一： BEHLKE固态开关具有极端 上升和下降时间。如果您的申请不需要完整的 开关速度 BEHLKE建议使用限速选件 S-TT （上升和下降时间减慢约50%）与输入相结合 低通滤波器选件 LP。限速选项有助于将 快速高压脉冲电路的典型高频困难 （例如自振荡、自重新触发、振铃等）并简化 一般EMC设计。



应用 注二：快速固态开关相对 对来自未箝位感性负载或 接线电感过大。反向电流可能会打开慢速 本征（寄生）FET 二极管以未定义的方式出现，并可能导致 灾难性的开关故障，尤其是在关断阶段 与高关断电流相结合。因此，建议 始终将 FET 开关与快速续流二极管网络相结合（快速 串行阻断二极管 + 并联快速续流二极管），当电感时 负载或高电感接线连接到开关。这 保护二极管网络可通过单条方式安装在外部 BEHLKE FDA系列二极管。它也可以集成到 开关模块作为选件 I-FWDN。





采用 LC2 技术的碳化硅（SiC）开关。 强大的和瞬态证明。非常低的导通损耗，在许多情况下不需要 由于导通电阻极低，因此可采取额外的冷却措施。

Behlke HTS 61-15-SiC

Behlke HTS 61-30-SiC

Behlke HTS 61-60-SiC

Behlke HTS 61-120-SiC

Behlke HTS 121-15-SiC

Behlke HTS 121-30-SiC

Behlke HTS 121-60-SiC

Behlke HTS 121-120-SiC

Behlke HTS 121-180-SiC

Behlke HTS 121-360-SiC

Behlke HTS 151-15-SiC

Behlke HTS 151-30-SiC

Behlke HTS 151-60-SiC

Behlke HTS 151-120-SiC

Behlke HTS 151-180-SiC

Behlke HTS 151-360-SiC

Behlke HTS 201-15-SiC

Behlke HTS 201-30-SiC

Behlke HTS 201-60-SiC

Behlke HTS 201-120-SiC

Behlke HTS 201-180-SiC

Behlke HTS 201-240-SiC

Behlke HTS 201-300-SiC

Behlke HTS 201-600-SiC

Behlke HTS 241-15-SiC

Behlke HTS 241-30-SiC

Behlke HTS 241-60-SiC

Behlke HTS 241-120-SiC

Behlke HTS 241-180-SiC

Behlke HTS 241-240-SiC

Behlke HTS 241-300-SiC

Behlke HTS 241-600-SiC

Behlke HTS 301-15-SiC

Behlke HTS 301-30-SiC

Behlke HTS 301-60-SiC

Behlke HTS 301-120-SiC

Behlke HTS 301-180-SiC

Behlke HTS 301-240-SiC

Behlke HTS 301-300-SiC

Behlke HTS 301-600-SiC

Behlke HTS 401-15-SiC

Behlke HTS 401-30-SiC

Behlke HTS 401-60-SiC

Behlke HTS 401-120-SiC

Behlke HTS 401-180-SiC

Behlke HTS 401-240-SiC

Behlke HTS 401-300-SiC

Behlke HTS 401-600-SiC

Behlke HTS 501-15-SiC

Behlke HTS 501-30-SiC

Behlke HTS 501-60-SiC

Behlke HTS 501-120-SiC

Behlke HTS 501-240-SiC

Behlke HTS 501-480-SiC

Behlke HTS 701-15-SiC

Behlke HTS 701-30-SiC

Behlke HTS 701-60-SiC

Behlke HTS 701-120-SiC

Behlke HTS 701-180-SiC

Behlke HTS 701-240-SiC

Behlke HTS 901-15--SiC

Behlke HTS 901-30-SiC

Behlke HTS 901-60-SiC

Behlke HTS 901-120-SiC

Behlke HTS 901-180-SiC

Behlke HTS 1001-15-SiC

Behlke HTS 1001-30-SiC

Behlke HTS 1001-60-SiC

Behlke HTS 1001-120-SiC

Behlke HTS 1001-180-SiC

Behlke HTS 1201-15-SiC

Behlke HTS 1201-30-SiC

Behlke HTS 1201-60-SiC

Behlke HTS 1201-120-SiC

Behlke HTS 1401-15-SiC

Behlke HTS 1401-30-SiC

Behlke HTS 1401-60-SiC

Behlke HTS 1401-120-SiC

Behlke HTS 1601-15-SiC

Behlke HTS 1601-30-SiC

Behlke HTS 1601-60-SiC

Behlke HTS 1601-120-SiC



沟槽式场效应管 （Trench FET）

Behlke HTS 051-120-B

Behlke HTS 051-260-B

Behlke HTS 31-12-B

Behlke HTS 31-125-B

Behlke HTS 31-250-B

Behlke HTS 31-375-B

Behlke HTS 61-12-B

Behlke HTS 61-25-B

Behlke HTS 71-62-B

Behlke HTS 71-125-B

Behlke HTS 71-187-B

Behlke HTS 81-12-B

Behlke HTS 81-25-B

Behlke HTS 101-12-B

Behlke HTS 101-25-B

Behlke HTS 101-125-B

Behlke HTS 121-30-B

Behlke HTS 141-62-B

Behlke HTS 151-12-B

Behlke HTS 151-25-B

Behlke HTS 181-12-B

Behlke HTS 181-25-B

Behlke HTS 211-12-B

Behlke HTS 211-25-B

Behlke HTS 211-62-B



产品编号：型号 包含有关电压、电流和导通行为的编码信息。 第一位数字代表电压（以 kV 为单位），末一位数字代表 破折号表示开启行为（0 = 固定开启时间，1 = 可变 准时）。破折号后的数字表示电流（以安培为单位） x10。特殊功能由第二个破折号后的字母编码。HTS 示例 61-15-碳化硅： HTS = 高压晶体管开关，6 = 6 kV，1 = 可变导通时间，120 = 1200 安培，SiC = 碳化硅（或 B = 低导通电阻沟槽 FET）
