Dickow Pumpen NCVLR机械密封恶劣工作条件涡壳泵单级内联

描述

NCVLR 型是一种单级直联式涡壳泵，其吸入口和压力口相对，底座集成在工艺结构中，符合 API 610 OH3 型标准。

轴向推力补偿通过溢流孔实现，而径向和分流环则是吸入和输送侧的标准配置。

大气密封由异型金属对金属密封件实现。

泵轴安装在一对背靠背设计的圆柱滚子轴承和角接触球轴承中。两侧均安装有可更换的轴承密封件。

密封腔的设计可以安装符合 API 682 标准的机械密封。

用于接收驱动电机的工作灯罩的设计使得在更换机械密封或滚动轴承时，只需拆卸轴承支撑单元。

应用

石油与天然气、化学、石化、加油设备与航空、储油库/油库、可再生能源/环境工程

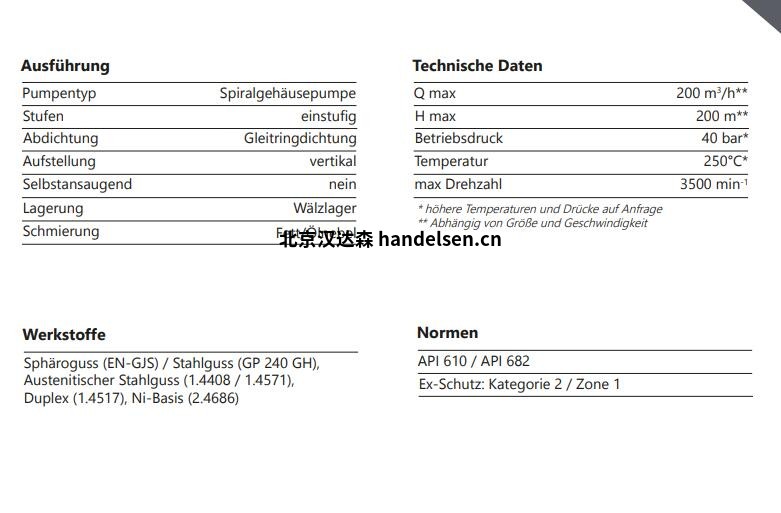

技术数据

Q 最大值： 200 立方米/小时**

最大高度： 200 米**

工作压力： 40 bar*

温度： 250 °C*

最大转速： 3500 min-1

密封垫/机械密封：机械密封

安装：垂直

自吸：无

轴承：滚动轴承

润滑：润滑脂/润滑油

材料：双相钢、镍基、球墨铸铁/铸钢、奥氏体钢

标准：API 610 API 610

防爆等级：2 类 / 1 区

NCVLR 型是一种单级内联涡壳泵，带有相对的吸入和排出喷嘴以及集成式支撑底座，其工艺设计符合 API 610 标准，型号为

OH3型。与大气的密封由金属对金属设计的型材密封环提供。泵轴由一个圆柱滚子轴承和一对背靠背设计的角接触球轴承支撑。两侧均安装有可更换的轴承密封件。

密封腔布置在两侧。密封腔的设计可安装符合 API 682 标准的机械密封。该泵专为炼油厂的恶劣工作条件而设计。

在炼油厂中。

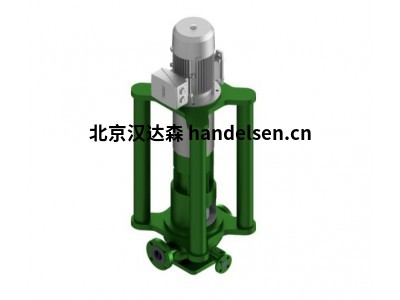

NCVLR 型

符合 API 610 标准的单级涡壳泵，带机械密封，型号 OH3

Q 最大：200 m³/h**

最大 H：200 米**

工作压力： 40 bar*

温度： 250 °C*
