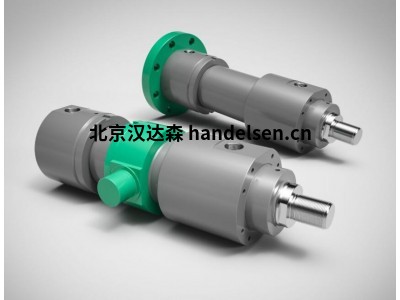

storzhydraulik标准液压缸公称压力160bar(16MPa)差速气缸ZBD 1611

技术数据

额定压力：160 巴（16 兆帕）

静态测试压力：240 巴（24 兆帕）

活塞直径： 25-200 毫米

面积比 j：1.4 和 2

温度范围： -20...+80 °C

粘度范围： 10...600 mm²/s 10...600 mm²/s

提升速度： 0 - 1 m/s，取决于密封件类型

工作介质 矿物油符合 DIN 51524 标准，HFD 流体 HFA、HFB 和 HFC 流体可通过特殊设计实现

液压标准气缸 ZBD 1611

ND 160 bar (16MPa)

ISO 6020/1, VW 39D920

STORZ 液压缸系列 ZBD 1611 公称压力为 160 bar，符合 ISO 6020/1 和 VW 39D920 标准。

符合 ISO 6020/1 和 VW 39D920 标准。

固定尺寸、安装长度、表面比率、活塞杆端头和连接螺纹的规定确保了这些液压缸的国际互换性。

这些液压缸具有国际互换性。

带和不带末端位置缓冲装置的液压缸具有相同的安装尺寸。

每个活塞直径有两个活塞杆直径作为标准配置。

(相应的面积比 J

备注

非标准化尺寸

与生产有关的最小行程。使用间隔衬套可缩短冲程长度。

非标准活塞 ø

液压缸符合 DIN、ISO 标准

ZBD 1611 - 标准液压缸 (ISO 6020/1) - 公称压力 160 bar (16 MPa)

了解更多 STORZ ZBD 1611 系列液压缸公称压力为 160 巴，符合 ISO 6020/1 和 VW 39D920 标准。

由于定义了安装尺寸、安装长度、表面比率、活塞杆端头和连接螺纹，因此具有国际互换性

带末端位置阻尼和不带末端位置阻尼的气缸具有相同的安装尺寸

每个活塞直径标准配置两个活塞杆直径（相应的面积比 j=1.4 和 j=2）

管路连接、通风口和节流螺杆的位置可自由配置

标准配置 8 种标准化安装类型和 6 种密封形式
