storzhydraulik 标准液压缸公称压力160bar(16MPa)感应式查询差速气缸ZBI 1611

技术数据

额定压力：160 巴（16 兆帕）

静态测试压力：240 巴（24 兆帕）

活塞直径： 40-125 毫米

面积比 j：1.4 和 2

温度范围： -20...+80 °C

粘度范围： 10...600 mm²/s 10...600 mm²/s

提升速度： 0 - 1 m/s，取决于密封件类型

工作介质 矿物油符合 DIN 51524 标准，HFD 流体 HFA、HFB 和 HFC 流体可通过特殊设计实现

电气数据

工作电压 U： 10-30 V

开关间隔 Sr： 1,2 +/-0,2 mm

开关滞后 <20% 开关间隔

空载电流 <=10 mA

载流容量 IA： <=200 mA（80 °C 时）

再现性 R： <=5 %

开关频率：1 kHz

工作温度：-20...+80 °C

输出功能 接触元件

剩余电流 IR： 开关闭锁时，负载电路内 <=80 µA

机械数据

表壳材料 材料编号： 4104

连接方式 插入式连接

电缆类型 3 米长电缆，3×0.34 毫米

防护等级 DIN 40050 IP68

液压缸符合 DIN、ISO 标准

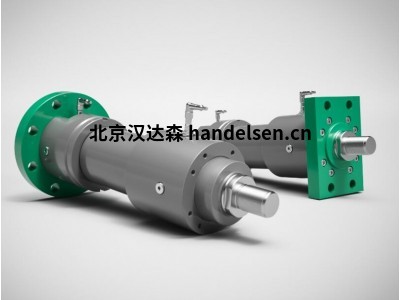

ZBI 1611 - 标准液压缸 (ISO 6020/1) - 公称压力 160 bar (16 MPa) 感应式查询

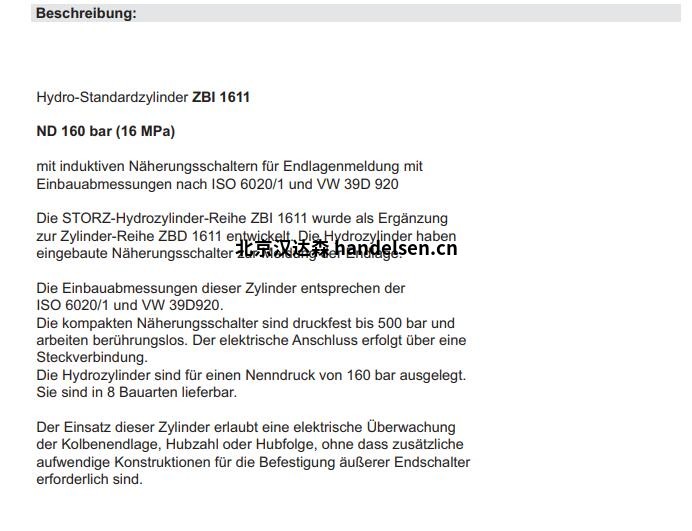

了解更多 STORZ ZBI 1611 液压缸是作为 ZBD 1611 系列液压缸的补充而开发的。液压缸集成了接近开关，用于通知末端位置。

用于活塞末端位置、冲程数或冲程顺序的电气监控，无需复杂的外部限位开关安装设计

设计公称压力为 160 巴

提供 8 种安装类型和 6 种密封形式，应用范围广泛

安装尺寸符合 ISO 6020/1 和 VW 39D920 标准

紧凑型非接触式接近开关，耐压高达 500 巴

电气连接采用插头连接
