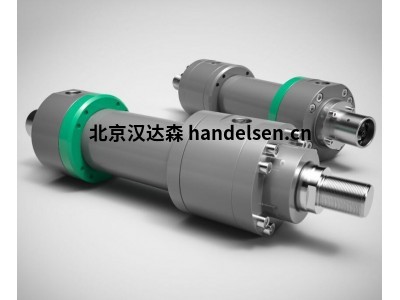

storzhydraulik标准液压缸公称压力250 bar (25 MPa)差速气缸ZBD 2511

了解更多 标称压力为 250 巴的 STORZ ZBD 2511 系列液压缸符合 ISO 6022、DIN 24333 和 VW 39D921 标准。

由于规定了紧固尺寸、安装长度、表面比率、活塞杆端头和连接螺纹，因此具有国际互换性

带末端位置阻尼和不带末端位置阻尼的气缸具有相同的安装尺寸

每个活塞直径标准配置两个活塞杆直径（相应的面积比 j=1.6 和 j=2）

5 种标准安装方法和 6 种标准密封形式

管路连接、通风口和节流螺杆的位置可自由配置

技术数据

额定压力：250 巴（25 兆帕）

静态测试压力：375 巴（37.5 兆帕）

活塞直径： 40-250 毫米（比特殊型号大）

面积比 j：1.6 和 2

温度范围： -20...+80 °C

粘度范围： 10...600 mm²/s 10...600 mm²/s

提升速度： 0 - 1 m/s，取决于密封件型号

工作介质 矿物油符合 DIN 51524 标准，HFD 流体 HFA、HFB 和 HFC 流体可通过特殊设计实现

安装类型

2511_a

A 基本设计

2511_mt4

MT4 耳轴

2511_mf3

气缸盖上的 MF3 圆形法兰

2511_mf4

气缸底部的 MF4 圆形法兰

2511_mp4

气缸底部的 MP4 旋转眼

2511_mp6

MP6 在圆筒底部的连接眼

液压缸符合 DIN、ISO 标准

ZBD 2511 - 标准液压缸 (DIN 24333) - 公称压力 250 bar (25 MPa)

标称压力为 250 bar 的 STORZ 液压缸系列 ZBD 2511

符合 ISO-NORM 6022、DIN-NORM 24333 和 VW-NORM 39D921。

规定的固定尺寸、安装长度、表面比、活塞杆端头和连接螺纹确保了这些液压缸的国际互换性。

这些液压缸具有国际互换性。

带和不带末端位置缓冲装置的液压缸具有相同的安装尺寸。

每个活塞直径有两个活塞杆直径作为标准配置。

(相应的面积比 J
