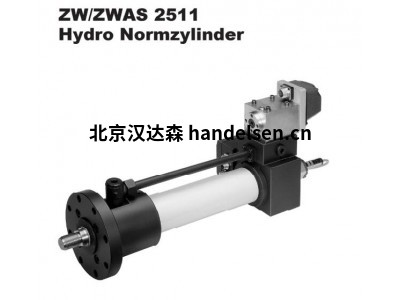

storzhydraulik标准液压缸集成式位移编码器差速气缸ZW/ZWAS 2511

技术数据

额定压力：250 巴（25 兆帕）

静态测试压力：375 巴（37.5 兆帕）

活塞直径： 40-250 毫米（其他直径可根据要求提供）

面积比 j：1.6 和 2

温度范围： -20...+80 °C

粘度范围： 10...600 mm²/s 10...600 mm²/s

提升速度：0-1 m/s，取决于密封件类型

工作介质 矿物油符合 DIN 51524 标准，HFD 流体 HFA、HFB 和 HFC 流体可通过特殊设计实现

安装类型

ZWAS 2511 系列的安装类型（不带连接板）

ZW2511_A

A 基本设计

ZW2511_MT4

MT4 耳轴

ZW2511_MF3

气缸盖上的 MF3 圆形法兰

ZWAS 2511 系列的安装类型（带连接板）

ZWAS2511_A

A 基本设计

ZWAS2511_MT4

气缸盖上的 MT4 圆形法兰

ZWAS2511_MF3

气缸盖上的 MF3 圆形法兰

液压缸符合 DIN、ISO 标准

ZW/ZWAS 2511 - 标准液压缸（DIN 24333） - 额定压力 250 巴，带集成式位移编码器

了解更多： STORZ ZW 2511 或 ZWAS 2511 系列液压缸配有位移编码器。这些液压缸的基本设计源自我们的标准 ZBD 2511 系列。安装尺寸基本符合 ISO 6022、DIN 24333 和 VW 39D921 标准。

有 3 种安装方式可供选择，应用范围广泛

公称压力 250 bar (25 MPa)

活塞直径 40 - 250 毫米（默认情况下，每个活塞直径分配两个活塞杆直径，面积比 j=1.6 和 j=2）

适用于不同制造商生产的位移编码器

精选密封件和活塞杆表面处理及材料，可在各种条件下使用

可提供粘贴式阀门连接板

也可配备安装式比例阀或伺服阀

对于阀连接板以及任何比例阀和伺服阀，均按照 ISO 4401 标准提供 NG6 和 NG10 孔型

位移编码器外壳由保护管保护，防止外部机械损坏

也可提供带 MP6 旋转眼的特殊版本

请注意：线性偏差、系统分辨率和再现性已在位移传感器的数据表中列出。
