spirax sarco流量计Gilflo ILVA-DN100用于各种工业流体计量

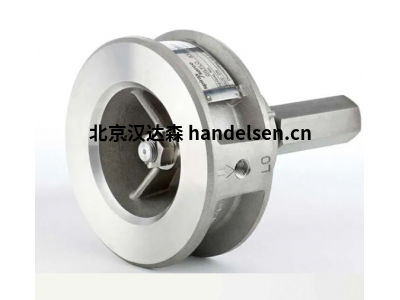

spirax sarco流量计Gilflo ILVA-DN100

GILFLO系列流量计可用于各种工业流体如水、压缩空气等，特别适用于饱和蒸汽和过热蒸汽的计量。

GILFLO流量计自主设计，采用弹簧负载变面积工作原理，随着锥体的运动，流体通过的环行面积连续变化，

其差压输出与流量成线性关系，因而具有高的量程比，最大可达100：1，同时具有很高的精度。

特别适用于流量变化大负载不稳定的系统中。

可提供法兰安装和对夹式安装两种类型,同时提供各种配套的感应器及计算器

口径和管道连接

DN50, DN80, DN100, DN150和DN200

可安装于以下法兰之间:

EN 1092 PN16, PN25 and PN40

BS 10 Table H

ANSI B 16.5 Class 150, 300 and 600

日本工业标准JIS 20

韩国标准KS 20

Gilflo ILVA应安装于符合BS1600或ANSI/ASME B36.10

Sc.40的管道系统。对其它标准的管道，如果流量计 工

作于范围的最大极限处，则流量计下游短管必须符合BS

1600或ANSI/ASME B36.10 Sc40。

材质

部件 材质

本体 不锈钢 S.316 (CF8M/1.4408)

内部件 431 S29/S303/S304/S316

弹簧 镍铬铁耐热合金 X750

设计参数

本体设计条件 ANSI 600

PMA最高允许压力 102 bar g @ 20°C

TMA最高允许温度 400°C @ 40 bar g

低设计温度 -50°C

PMO最高工作压力 由夹装法兰决定

低工作压力 0.6 bar g

TMO最高工作温度 400°C@ 40 bar g

低工作温度 -29°C

最高粘度 30厘泊

DPMX最大工作压差 498 m bar

设计最大冷态水压试验压力 155 bar g

性能

Gilflo ILVA设计与以下电子显示装置相连：如M800流量显

示计算机或M750显示器。或者，与可接收线性输出信号的

EMS/BEMS之类装置相连。

与M800或M750装置相配的精度：

测量值的+/-1%：在最大流量的5%至100%时。

+/-0.1%FSD：在最大流量的1%至5%时。

重复性优于0.25%。

量程比：最大可达 100:1。

spirax sarco流量计Gilflo ILVA-DN100
