storzhydraulik ZG 1611标准液压缸活塞杆位于两侧同步气缸

符合 DIN 和 ISO 标准的液压缸

ZG 1611 - 标准液压缸（ISO 6020/1） - 公称压力 160 巴，活塞杆位于两侧

描述

了解更多信息： 这些液压缸的活塞杆从两侧伸出。其组件与标准 ZBD 1611 系列的组件基本相同。

标准安装类型 A、MT4、MF3、MF1 还增加了脚座安装。

有多种密封形式和不同的活塞杆材料可供选择，应用范围广泛

除了根据 ISO 6020/1 和 VW 39D920 标准设计的 STORZ ZBD 1611 液压缸之外，还开发了其他产品

两种活塞杆直径，每种活塞直径的标准配置为相应的面积比 j=1.4 和 j=2

技术数据

额定压力：160 巴（16 兆帕）

静态测试压力：240 巴（24 兆帕）

活塞直径： 25-200 毫米

面积比 j：1.4 和 2

温度范围： -20...+80 °C

粘度范围： 10...600 mm²/s 10...600 mm²/s

提升速度： 0 - 1 m/s，取决于密封件类型

工作介质 矿物油符合 DIN 51524 标准，HFD 流体 HFA、HFB 和 HFC 流体可通过特殊设计实现

安装类型

zg1611_a

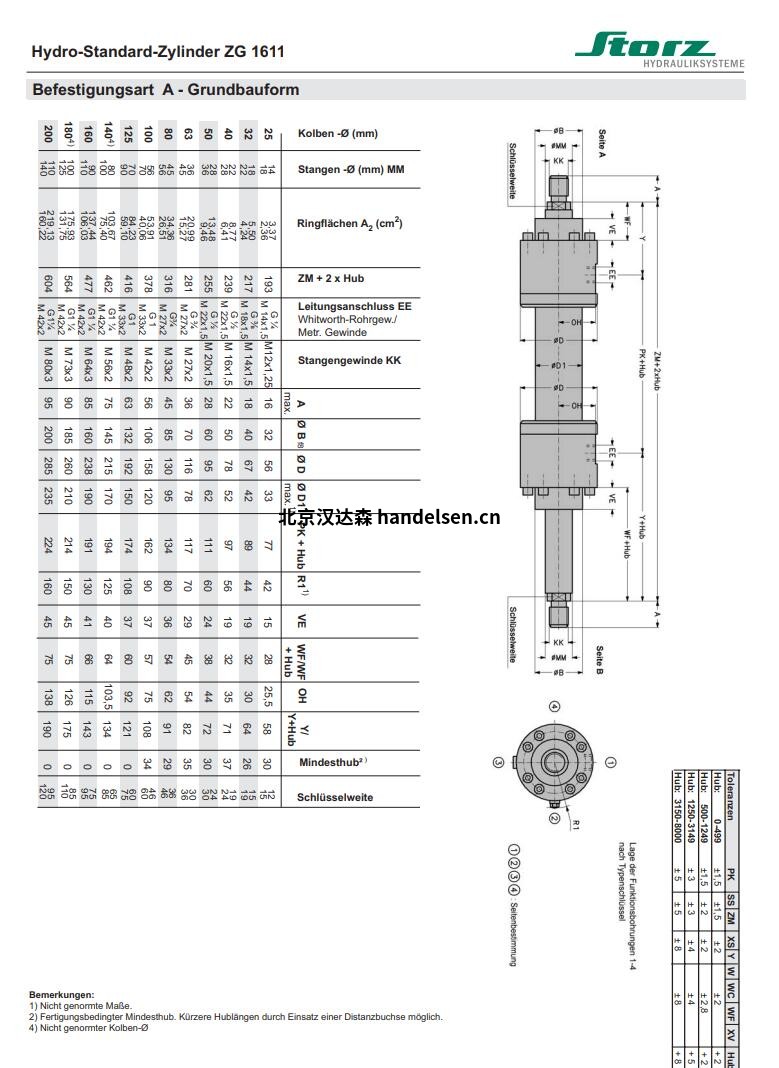

A 基本设计

zg1611_mt4

MT4 耳轴

zg1611_mf3

气缸盖上的 MF3 圆形法兰

zg1611_mf1

气缸盖上的 MF1 角法兰

zg1611_ms2

MS2 带底座安装的气缸

液压标准气缸 ZG 1611

ND 160 巴（16 兆帕）

两侧带活塞杆

除了根据 ISO 标准 6020/1 和 VW 标准 39D920 设计的 STORZ ZBD 1611 系列液压缸之外，还开发了

STORZ ZBD 1611 系列液压缸之外，还开发了 ZG 1611 同步液压缸系列。

这些液压缸具有活塞杆。

这些液压缸的活塞杆从两侧伸出。其组件

与标准化 ZBD 1611 系列基本相同。

除了标准安装类型 A、MT4、MF3 和 MF1 外，还增加了脚踏安装。每个活塞直径有两个活塞杆直径，相应的面积比 J
