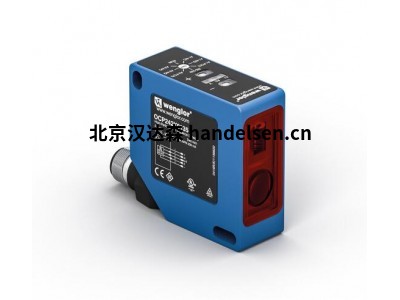

WENGLOR OCP162H0180三角测量角度测量原理激光测距传感器

传感器

传感器是智能机器的感官。 由于功能原理多种多样，使用传感器可以快速、可靠和可持续地解决各种自动化应用问题。 从光电传感器到超声波传感器、接近开关和流体传感器以及安全技术，再到传感器工作和参数化的软件解决方案，广泛的产品系列为各种工厂自动化提供适当的解决方案。 除了多种功能原理外，用户还可从多种结构形式中获益，从而能将传感器安装在各种工业设备上。

特点概览

高分辨率20 µm (Resolution-Mode)

直线性0.1 %(Resolution-Mode)

缩放功能

不受材料、色彩和亮度影响的测量值

光学数据

工作范围 40 ... 160 mm

测量范围 120 mm

分辨率 20 µm

分辨率(Speed-Mode) 30 µm

直线性 0.1 %

直线性(Speed-Mode) 0.2 %

线性偏差 120 µm

光线类型 激光（红）

波长 660 nm

使用寿命(Tu = +25 °C) 100,000 h

激光等级(EN 60825-1) 1

最大允许的外来光线 10,000 Lux

光斑直径

工作距离 40 mm 160 mm

光斑大小 0,4 × 0,9 mm 0,9 × 1,8 mm

激光三角测距传感器

非接触式激光三角测距传感器采用角度测量原理，可在最大 1,000 毫米的近距离范围内进行可靠的高精度测量。无论物体具有什么颜色、形状、表面粗糙度和结构，三角测量传感器都能确保提供稳定的测量值。

该传感器采用高分辨率CMOS线性阵列和DSP技术工作并借助测量角度确定距离。 通过这样，能够确定材料、颜色和亮度相关的测量值偏差。 集成式模拟输出端可以针对电压0...10 V(10...0 V)和电流4...20 mA(20...4 mA)编程。
