btsr断纱传感器可控制2400根纱线矩阵式触摸IS4F/485

主要优点

通过专用的 SM-DIN 接口模块，MATRIX TOUCH WARP 终端简化并优化了传感器编程、系统配置和生产监控，最多可控制 2400 根纱线。该系统能够自动学习纺织机在样品周期（学习）中使用的纱线顺序，并能显示在后续生产周期中检测到的任何类型的错误（断纱或缺纱、未剪纱、穿纱或拾纱错误、纱线张力过大或过小等）。用户友好型 "图形界面可以快速、直观地对 IS32/TS7 传感器的所有运行参数进行编程；此外，它还可以实时监控传感器的运行情况和生产效率。

IS3F2/485 传感器

IS3F2/485 电子传感器能够测量和控制被检运行纱线的图像变化，绝对精确地显示纱线本身的相关运行或停止状态。

该设备不受环境条件的影响，完全可编程，可轻松控制任何类型的纱线，不受支数/类型的限制。

由于采用了特殊的 SENSOR IN-OUT 双接头，因此可以轻松安装多个 IS3F2/485 传感器，无需复杂的导线组装。

TS77 张力传感器

作为替代方案，MATRIX TOUCH WARP 可连接 TS77 控制装置，这些智能传感器可实时测量孔眼内的纱线运行张力。如果出现缺陷，它们会立即停止机器定位，或激活电磁阀、切割器或其他控制装置，并自动发出信号，显示哪个传感器（在已连接的传感器中）是第一个停止定位的传感器。

TS77 设备完全可编程，便于对任何类型的纱线/应用进行质量控制，而且由于采用了创新的专利技术（张力智能扫描传感器），因此不需要复杂的接线和较长的安装时间。

由于 TS77 是参数设备，因此可以自由设置张力误差百分比和异常持续时间。

"触摸灯 "功能可在不同程序中精确快速地使用按钮传感器。闪亮的 LED 灯（红色和绿色）可指示每个传感器的工作和停止报警状态。

通过光学镜头/陶瓷单元的二维分析，您既可以在纱线与镜头接触（自清洁）的情况下进行纱线控制，也可以在宽读取区域（8 毫米）内定位纱线，而无需纱线与镜头接触（无接触）。

通过 SENSOR IN - SENSOR OUT 双接头，可以快速、可靠地连接多个 IS3F/HS 和 IS3F/485 传感器。

用于将传感器快速固定到纺织机上的支撑夹，有三种可能的倾斜角度，使传感器/纱线路径更容易对齐。

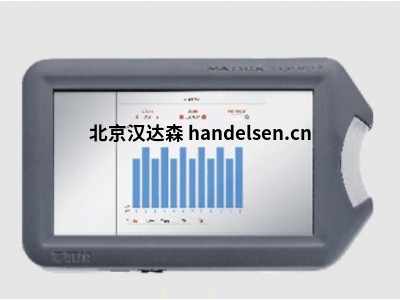

MATRIX TOUCH WARP 是先进的编程、控制和报告终端。

应用

主要制造行业

地毯

牛仔布

纺织

主要应用工艺

整经

绉

按需应用

矩阵式触摸经纱和 IS4F/485

MATRIX TOUCH WARP & IS3F2/485-TS77 是 BTSR 解决方案，设计用于对纱线织造准备工序（纱捻、整经......）进行先进的生产控制，该工序在整个工作周期内连续使用大量纱线（最多 2400 根），可广泛应用于各种应用领域（轮胎、牛仔布、地毯......）。

该系统由 MATRIX TOUCH WARP 编程/控制终端组成，可与 IS3F2/485 断纱传感器或 TS77 张力传感器组合使用，以精确测量所控制纱线的张力。
