Krautzberger旋转机床R 703备件可实现精确和可重复的涂层

Krautzberger旋转机床R 703备件

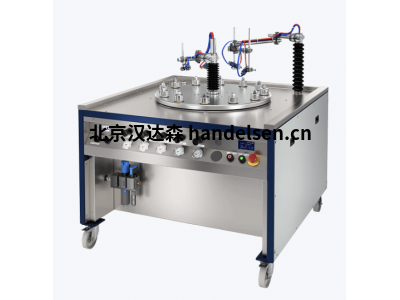

Krautzberger R 703 旋转机用于各种材料制成的中小型系列的自动涂布。旋转对称的部件和几何形状可以

使用 R703 进行精确、高效的涂层。R 703 通过易于使用的面板进行参数设置和调整。调试后，操作员将要涂

覆的工件放在合适的主轴支架上。由于预设的循环，工件被输送到相应的注射站，涂覆并在每个循环中输送给操

作员。R703旋转式机器具有用户友好的软件界面，易于编程和操作，可实现精确和可重复的涂层。

特点

适用于旋转对称组件

紧凑型设计

现代设计和软件界面

专为中小型系列设计

适用于外墙和内墙涂料

适用于水性和溶剂型涂料以及其他介质

通过有线面板进行参数化和调节

可选配 4、6、8、12 或 24 主轴

一半的选定主轴可以选择配备旋转方向的反转装置

最多三个喷涂工位，其中两个可通过可选的升降装置进行选择

建立在耐溶剂滚筒上

Atex 版本可作为选件提供

可选配经过改装的抽气舱

规格

驱动转盘：电驱动变频控制 0.37kw减速电机

电压：400/230 伏 / 50 赫兹

可选电压 400 伏/60 赫兹或 480 伏/60 赫兹

驱动工作主轴：气动马达 0 – 6.0 bar，约 4 Nm

主轴转速：无级可调，介于 50 至 300 min-1 之间

涂装轴外侧：速度为 3 - 86 毫米/秒。可能的行程距离为 300 mm

内侧涂装轴：速度为 3 - 86 毫米/秒。

可能的行程为 350 mm

周期时间：最少 4 秒

可能的喷涂站数量：3

控制：Simatic S7- ET200 SP

尺寸：

长： 1302毫米

宽度： 1303 mm

工作台高度： 930 mm

标准主体高度：约 1600 mm

Krautzberger旋转机床R 703备件
