Euchner MGB-L0-APA-AA1A2-S1-L-112598锁止模块

Euchner作为工业安全工程领域的厂商，开发和制造产品和解决方案，以满足各行各业客户的需求。在机器和装置上使用Euchner的防护装置有助于将危害和风险降低，从而保护人员和流程。



Euchner MGB闸门箱



MGB-AP多功能闸门箱系列：

辅助释放装置 通过电缆入口连接，M20 x 1.5 或圆形接插头 圆形接插头连接，HC26、M23 （RC18） 或 M12,12 针 通过 IMP 作为 PLC 上的控制输入进行防护锁定操作（仅 3 mA） 门关闭时监控输出 OD = ON。 OT = 插入评估模块的螺栓舌（如果防护锁定装置已准备好控制电磁阀。在联锁装置的情况下对应于安全输出） OL = 防护锁定电磁阀锁定到位（在防护锁定装置的情况下：对应于安全输出） OI = 诊断，有故障

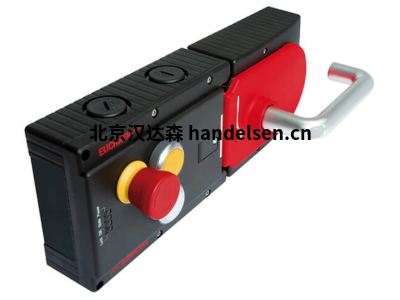

Euchner MGB-L0-APA-AA1A2-S1-L-112598 锁止模块

锁止模块 MGB-L0-APA...，不带控制装置或指示灯，RC18，安装在安装板上



联锁（无防护锁定）

带RC18圆形接插头

安装在安装板上

统一码



防护锁紧类型

MGB-L0...通过驱动门把手，把手模块中的螺栓舌片进出联锁模块。门臂未锁定在锁定位置。



门铰链

机械门挡永久集成在MGB的评估模块中。挡块上的标记使调整更容易。



LED指示灯

LED 指示灯指示所有重要的系统和状态信息。



监控输出

OD：门关闭时亮起

OT：螺栓舌片插入评估模块

OI：诊断;有故障



通知

联锁模块预装在安装板上。



占用图

L0



额定绝缘电压

30 伏



额定冲击耐受电压

1.5 千伏



差异时间

可达 10 ms



使用类别

24 V 200 毫安



风险时间符合 EN 60947-5-3

高达 350 ms



安全等级

第三



应答器编码

Unicode



污染程度（外部，根据 EN 60947-1）

3



输出类型

半导体输出，p开关，短路保护



输出电压

UA-2V...UA V 直流



输出电流

可达 50 mA



输出电压

高：UB-2V...UB V 直流

低：0 ...1 V 直流



输出电流

1 ...200毫安



测试脉冲持续时间

可达 0.3 ms



测试脉冲间隔

可达 100 ms



工作电压 DC

24 V 直流 -15% ... +10%



消耗电流

IUA可达 10 mA

IUB可达 80 mA



连接类型

RC18圆形接插头



安装方向

门铰链 DIN 左



开关频率

0.25赫兹



机械寿命

0.1 x 10⁶

1 x 10⁶



防护等级

IP65



环境温度

-20 ... +55 °C



材料

外壳：玻璃纤维增强塑料;镀镍压铸锌;不锈钢



任务时间

20 年



类别

4



性能水平

PL e



PFH

约3.7 x 10-9



产品版本号

V4.0.0



附加功能

安装板



毛重

1.459公斤
