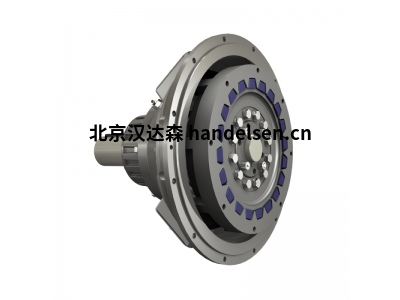

Transfluid液力偶合器带接近传感器
Transfluid液力偶合器带接近传感器
标准充液：对于K系列充液标记位置为X，对于CK系列充液标记位置为2，对于CCK系列充液标记位置为3。
当超出预设的限定值时发出报警信号或切断电机。
标准充液：对于K系列充液标记位置为X，对于CK系列充液标记位置为2，对于CCK系列充液标记位置为3。
充液量见样本根据发货时所提供的安全维护手册150GB或155GB中的充液程序进行操作。
推荐油液：对于正常的运行温度，使用ISO32 HM油液；对于温度接
近0℃时，推荐使用ISO FD 10（SAE 5W）油液；对于低于–20℃
的环境，咨询Transfluid。
安全装置电子过载控制器
这种装置包括一个接近传感器用来测量液力偶合器输入和输出速度变化，
当超出预设的限定值时发出报警信号或切断电机。
使用这种装置或使用红外线温度控制器，过载后不需停机维
修时间。故障一经排除，机器即可正常运转 。
红外线温度控制器
为了测量液力偶合器温度，可以安装一个红外线传感器装置。
装在液力偶合器旁边，可以非接触地测得液力偶合器精确的温度。
温度测量值可以显示，也可设定两个报警值供用户使用。
当轴径为100 mm时，增加35 mm
当轴径为100 mm时，增加40 mm
仅适用K..（CK..根据要求提供）
基准尺寸
熔化温度
109℃ SPEC. GA1004-D
120℃ SPEC. GA1004-A
140℃ SPEC. GA1004-B
易熔塞
在过载或滑差率很大时，油液温升很高，使油封损坏并导致油液泄漏。
为防止液力偶合器在恶劣工况下的损坏，建议装配易熔塞。
TRANSFLUID液力偶合器提供140℃易熔塞 (也可按要求提供109℃、120℃或198℃易熔塞) 。
报警销
通过安装报警销可以避免油液从易熔塞处喷出。
当温度升高到易熔环的熔化点时，报警销飞出并拨动装配于报警开关上的凸轮，报警开关给出报警信号或切断主电机。
和易熔塞一样，可提供2种不同温度的报警销 。
11.1 报警销
该装置包括一个易熔报警销，安装在液力偶合器外壳的油塞上。
报警销由螺塞和被易熔环固定的销子组成，当易熔环达到设定温度熔化后，报警销因离心力被甩出。
温度升高可能是由于过载、被驱动机械堵转或充液量不足引起的。
报警销伸出约16 mm，拨动报警开关的凸轮，发出报警或停机信号。
故障排除后，通过更换报警销或易熔环，装置可以很容易复位，参照安装维护手册中的详细说明。
当外轮作为驱动轮时，报警销在任何时候都会甩出，然而当外轮作为被驱动轮时，只有在由于过载而引起的滑差率增大
时，报警销才会正确弹出。
报警销可为13K规格以上的液力偶合器配置，即使最初没有配置报警销，也可单独购买配置，只另需准备油塞、平衡重、密封胶，按安装维护说明书操作即可。
为了增加液力偶合器的安全性，通常总是安装一个设定温度高于报警销设定温度的易熔塞。
为了正确操作，中关于标准安装和反向安装的技术特征说明
报警开关标准电压230Vac
可提供防爆型式
可用报警销
11KRG D28
11KRG D38
11KRG D42
11KRG D48
11KRG D28
11KRG D38
11KRG D42
11KRG D48
12KRG D28
12KRG D38
12KRG D42
12KRG D48
12KRG D28
12KRG D38
12KRG D42
12KRG D48
13KRG D42
13KRG D48
13KRG D55
13KRG D60
13KRG D42
13KRG D48
13KRG D55
13KRG D60
15KRG D48
15KRG D55
15KRG D60
15KRG D65
15KRG D48
15KRG D55
15KRG D60
15KRG D65
17KRG D48
17KRG D55
17KRG D60
17KRG D65
17KRG D75
17KRG D80
17KRG D48
17KRG D55
17KRG D60
17KRG D65
17KRG D75
17KRG D80
19KRG D48
19KRG D55
19KRG D60
19KRG D65
19KRG D75
19KRG D80
19KRG D48
19KRG D55
19KRG D60
19KRG D65
