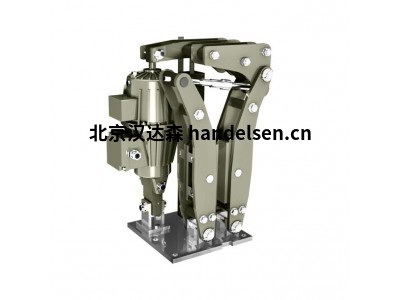

transfluid NBG-TFDS用于安全/紧急状态弹簧驱动制动器

1. 操作

- TF 鼓式和盘式制动器为负压式制动器，即在制动器未被电动驱动时发生制动动作。

即在制动器无电驱动时发生制动。

制动力通过弹簧获得，弹簧通过一个合适的杠杆系统将其放大的力传递到制动器上。

弹簧通过适当的杠杆系统，将其放大的力通过制动鼓传递给制动盘。

制动鼓。

2. 技术特点

- 焊接钢框架，符合 DIN 15435 标准（鼓式制动器）。

镀锌钢框架（盘式制动器）。

- 环氧树脂喷漆（2 层），最终颜色为 RAL 3000。

- 磷化锰销（鼓式制动器）。不锈钢

销（盘式制动器）。

- 自润滑衬套和不锈钢销。

- 轻合金制动鼓和无石棉胶合制动片（鼓式制动器）。

无石棉衬垫，粘在易于更换的制动板上（盘式制动器）。

盘式制动器）。

- 摩擦系数 μ = 0.42。

- 制动扭矩刻度指示器。

- 防护等级 IP 56。

3. 可选项（根据要求）

- 自动磨损补偿装置。

- 衬片最大磨损指示器，安装在连杆上。

- 开式制动指示器，安装在推力杆上或弹簧组上（需指定）。

(待定）。

- 可调延迟阀

- 制动器手动开启杆。

- 防护等级 IP65。

- 制动鼓加宽 50%（鼓式制动器）。

- 不锈钢销代替磷化销（鼓式制动器）。

(AISI 304)

4. 推杆类型

- TRANSFLUID 电液式（标准）。

根据要求：

- EMG ELTMA 电液推杆。

- EMG ELDRO 电液式。

- 气动。

- 通过 Atex 认证

5. 制动器选择数据

- 应用类型。

- 每小时停车次数。

- 所需电压（标准电压 230/400 V - 50 Hz）。

- 气压供应（气动执行机构）。

- 所需的可选配件。

- 鼓直径和宽度（鼓式制动器）。

- 制动盘直径（盘式制动器）。标准制动盘厚度为 30 毫米。

6. 制动器缩写

- TF： TRANSFLUID 电液执行器。

- Ed： ELDRO 电液执行器。

- Eb： ELTMA 电液执行器 .

7. 鼓式和盘式制动器的缩写

- FCA：开式制动器指示器

- FCU：最大磨损指示器

- LSM：手动分离杆

- SV：可调延迟阀。

- RG：自动磨损补偿装置。

仅限鼓式制动器：

- L：特殊大鼓。(比标准版多 50%）。

- INOX：不锈钢销。(AISI 304)

仅盘式制动器：

- DX: 右旋。

- SX：左手操作。

8. 应用

- 起重制动器。

- 平移制动器

- 紧急制动器

- 安全制动器

9. 快速选择和尺寸表

- Tab. A 鼓式制动器。

- Tab. B 碟式制动器

制动器

NBG-TFDS 制动器用于安全/紧急状态，即弹簧驱动和液压释放。较高的环境保护等级（IP56）和坚固的结构使这些制动器适用于任何苛刻的工业应用。

应用

斗轮

输送机

磨机

用于

BM - B3M

液力偶合器
