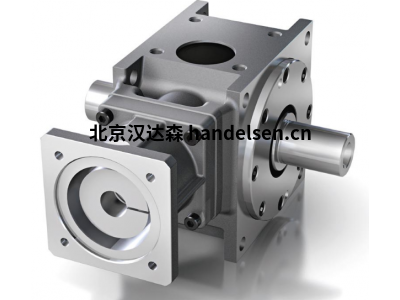

graessner伺服直角齿轮箱DynaGear D37原装进口

DynaGear系列的设计受到许多行业领域中极其多样化的应用的影响。

DynaGear系列在开发时考虑了高动态伺服驱动解决方案，因此具有许多优势。

小尺寸的动态和精度 - 我们新尺寸的 DynaGear D37 专为紧凑型应用中的高动态伺服驱动解决方案而设计。

内部亮点

直角齿轮箱，单级，传动比从3：1到15：1，两级高达150：1

紧凑而坚固的设计确保了最高性能，同时节省了空间和重量。

齿轮箱终身润滑，几乎免维护（在正常条件下使用时）。

96% 的高效率等级可节省能源成本（DG-HR 时为 92%）。

外部亮点

DynaGear通过输入法兰和联轴器适合所有当前的伺服电机。

扭转振动可以通过联轴器刚度进行调整。

所有传动比的变速箱尺寸都是相同的。

新配置的机器人法兰符合 EN ISO 9409-1 标准，带有空心轴，可实现供应管线和其他介质的穿透。

选项

轴采用不锈钢设计和/或外壳采用阳极氧化设计，可根据要求提供

如果需要，用经批准可用于食品的油或润滑脂进行填充

根据要求提供已安装的制动器

可选配集成小齿轮，用于齿轮齿条驱动

技术概述

大小 从 D37 到 D190 有 9 种尺寸

比率 从 i = 3：1 到 i = 15：1

轴布置 WA 1L, WA 3L, WA 13L, WA 1LSV, WA 3LSV

输入转速   高达8000 分钟-1

电机安装 过孔灯笼和联轴器

技术参数

减速比 3 / 4 / 5 / 6 / 8 / 10

输出扭矩  22NM

额定扭矩 33NM

输出转速 2300/3700rpm

最大输转速 8000rpm

效率 >96

噪音 <65

重量 1.9kg

型号

D37

D55

D75

D90

D115

D130

D140

D160

D190

graessner伺服直角齿轮箱DynaGear D37
