BTSR MATRIX TOUCH WARP & IS3F2/485电子传感器



公司简介：



二十五年来，BTSR一直是纺织链中主要公司的国际参考合作伙伴，从纱线准备过程到纺织品制造。



BTSR解决方案包括电子传感器和智能系统，旨在满足任何类型纱线（从传统纱线到弹性体、玻璃纤维、碳纤维）的纱线运行监控、进给张力保持和主要质量参数控制的最复杂要求。

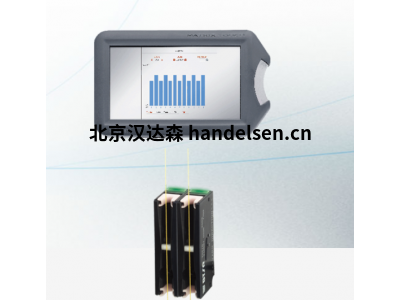

MATRIX TOUCH WARP & IS3F2/485



MATRIX TOUCH WARP & IS3F2/485-TS77 代表了 BTSR 解决方案，旨在对纱线织造准备过程（纱架、整经,..）进行先进的生产控制，这些工艺在整个工作周期中以连续模式使用大量纱线（多达 2400 根），在广泛的应用领域（TYRECORD、牛仔布、地毯,..）中具有多样化的应用。



该系统由MATRIX TOUCH经纱编程/控制终端组成，可与IS3F2/485断纱传感器或TS77张力传感器结合使用，以精确测量受控纱线的张力。



主要优势



矩阵触摸变形终端采用专用的SM-DIN接口模块，通过控制多达2400根纱线，简化和优化了传感器的编程、系统配置和生产监控。该系统能够自学习纺织机在样品周期（LEARN）中使用的纱线序列，并指示在后续生产周期中检测到的任何类型的错误（断纱或缺纱、未切割纱线、穿线或拾取错误、纱线张力过大或不足等）。“用户友好”图形界面的可用性使您能够快速直观地对 IS32/TS7 传感器的所有操作参数进行编程;此外，它还提供对传感器行为和生产效率的实时监控。



IS3F2/485 传感器 IS3F2/485 电子传感器



能够测量和控制被检测的运行纱线的图像变化，以绝对精确度指示纱线本身的相关运行或停止条件。

该设备不受环境条件的影响，完全可编程，可轻松适应任何类型纱线的控制，不受计数/类型限制。

得益于特殊的 SENSOR IN-OUT 双连接器，可以轻松安装多个 IS3F2/485 传感器，而无需复杂的电线组装。



TS77 张力传感器



作为替代方案，MATRIX TOUCH WARP 可以连接到 TS77 控制设备，智能传感器能够实时测量孔眼内的纱线运行张力。如果出现缺陷，它们要么立即停止机器位置，要么激活电磁阀、切割器或其他控制设备，自动发出信号，指示哪个传感器是第一个（在连接的传感器中）停止该位置。

TS77 设备是完全可编程的，可轻松实现任何类型的纱线/应用的质量控制，并且由于采用了创新的专利技术（张力智能扫描传感器），因此不需要复杂的布线和较长的安装时间。

由于 TS77 是参数化设备，因此可以自由设置张力和异常持续时间的误差百分比。



应用

主要制造业



地毯

牛仔

Tyrecord（泰瑞尔唱片）

纹理化



主要应用流程



翘 曲

纱架

按需申请



功能：



1.“触摸灯”功能允许在不同的程序中精确快速地使用按钮传感器。Brillant LED 灯（红色和绿色）指示每个传感器的工作和停止报警条件。



2.由于通过光学透镜/陶瓷单元进行二维分析，您可以通过纱线-透镜接触（自清洁）或将纱线定位在宽朗的读取区域（8 mm）内，而无需任何纱线-透镜连接（非接触式）。



3.借助 SENSOR IN - SENSOR OUT 双连接器，可以快速可靠地连接多个 IS3F/HS 和 IS3F/485 传感器。



4.用于将传感器快速固定到纺织机上的支撑夹，具有三种可能的倾斜度，使传感器/纱线路径更容易对齐。



5.MATRIX TOUCH WARP 是一款先进的编程、控制和报告终端。
