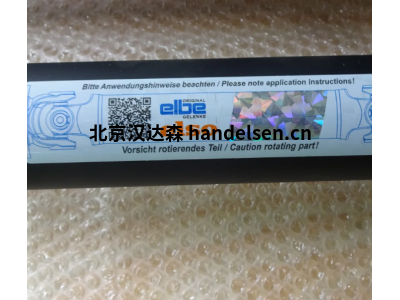

Elbe万向轴0.105.100用于机械传动

Elbe万向节轴

根据版本不同，包括叉形部件、 轴套、滚针轴承或滚柱轴承、轮廓位移和精密钢管。

叉形件采用模锻工艺制造，万向节横轴采用冷挤压或模锻工艺制造。然后对毛坯进行机加工。

传动轴受力较大的驱动轴的高受力部位进行热处理，以达到硬度和韧性的最佳组合。

硬度和韧性的最佳组合。 随后，对万向节轴颈和轴承座进行精密加工。叉形部件钻孔以安装滚针或滚柱轴承衬套。

轮廓变速箱的轮毂采用拉削加工、 而对应的轴轮廓则是 轧制，无需切削。

如果需要尽可能减小万向轴的轴向位移力，可以在轮廓上涂一层高质量的塑料。

轧制工艺

采用轧制工艺制造花键的优点是，纤维层不会中断。同时，表面硬化和高接触率也得以实现，

因此齿面磨损比铣削齿面小。在装配传动轴时，轴承衬套和蜘蛛网都由卡环固定。

根据客户要求使用润滑脂进行润滑（如高温润滑脂、长期润滑脂、低温润滑脂）、 低温润滑脂）。

在维护关节交叉轴承时，应区分三种实施方式

中央润滑:润滑针位于关节交叉处。通过润滑通道向各个轴承提供润滑油。

外部润滑:润滑乳头位于轴承的外面。油脂分布也是通过润滑通道进行的。

免维护在适当的使用条件和/或使用优化的密封系统的情况下，可以避免润滑。

技术参数

关节弯曲角度  30°

法兰直径 58mm

管件的最小长度 240mm

拉伸范围 25mm

管径 28 x 1,5mm

侧面孔数 4

重量  1,18kg

0.1系列编号

0.105.100

0.105.101

0.105.102

0.105.110

0.105.111

0.105.112

0.105.130

0.105.131

0.105.132

0.105.140

Elbe万向轴0.105.100用于机械传动
