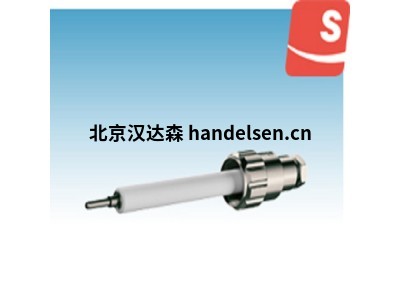

德国GES连接器 Serie S系列单针超高压插头



德国GES连接器



 Serie S单极高压连接器有四种尺寸可供选择，设计工作电压范围为10至40 kVDC。 有些类型的插座可以是方形或圆形法兰，以便稳定和便于安装。 此外，可以连接保护屏。 串联-S的HV连接器特别适合作为任何类型的高压电源的电压输出。



Serie S产品特点

工作电压：10 - 40 kV DC

测试电压：15 - 60 kV DC

额定电流：30 A.

体积电阻：300μΩ

极点：1

连接类型：焊接或螺钉

连接横截面：2.5mm²

防护等级：IP 50

易燃性：UL94 V-0或HB



Serie S产品优点:

可提供方形法兰

可用作电缆组件

可以连接保护屏

刘超 QQ：2865543976   手机：18510241215 电话：010-64714988-174 传真：010-84786709-667 邮件：sales21@handelsen.cn

坚固的金属外壳

zui优质的绝缘材料组

质量接触高达100Tsd。 交配周期，银色或金色



Serie S产品典型应用:

高压电源

静电过滤器

质谱仪



产品型号：

型号一：Typ HSB10 10 kVDC

电气特性：

工作电压（DC）10 kV

测试电压（DC）15 kV

额定电流30 A.

最大连续电流40 A.

浪涌电流3000 A.

特点：

绝缘PTFE

安装类型设备插座：方形法兰

接触表面银（Ag）或 金（au）



对应的产品货号：

7310001 HS10 PTFE电缆连接器，接触表面镀银

7310003 HS10/Au PTFE  电缆连接器，接触表面镀金

7311001 HB10 PTFE插座，接触表面镀银

7311003 HB10/Au PTFE插座，接触表面镀金



配套的高压电缆，屏蔽

货号：3330007工作电压30 kVDC



型号二：Typ HSB11 10 kVDC

电气特性：

工作电压（DC）10 kV

测试电压（DC）15 kV

额定电流30 A.

最大连续电流40 A.

浪涌电流3000 A.

特点：

绝缘PTFE

安装类型设备插座：圆形法兰

接触表面银（Ag）或 金（au）



对应的产品货号：

7310020 HS11 PTFE电缆连接器，接触表面镀银

7310021 HS11/Au PTFE  电缆连接器，接触表面镀金

7311020 HB11 PTFE插座，接触表面镀银

7311021 HB11/Au PTFE插座，接触表面镀金

配套的高压电缆，屏蔽

货号：3330007工作电压30 kVDC



型号三：Typ HSB20 20 kVDC

电气特性：

工作电压（DC）20 kV

测试电压（DC）30 kV

额定电流30 A.

最大连续电流40 A.

浪涌电流3000 A.

特点：

绝缘PTFE

安装类型设备插座：方形法兰

接触表面银（Ag）或 金（au）



对应的产品货号：

7320005 HS20 PTFE电缆连接器，接触表面镀银

7320006 HS20/Au PTFE  电缆连接器，接触表面镀金

7321005 HB20 PTFE插座，接触表面镀银

7321006 HB20/Au PTFE插座，接触表面镀金

配套的高压电缆，屏蔽

货号：3330007工作电压30 kVDC



型号四：Typ HSB21 20 kVDC

电气特性：

工作电压（DC）20 kV

测试电压（DC）30 kV

额定电流30 A.

最大连续电流40 A.

浪涌电流3000 A.

特点：

绝缘PTFE或POM

安装类型设备插座：圆形法兰

接触表面银（Ag）或 金（au）



对应的产品货号：

7320010 HS21 POM电缆连接器，接触表面镀银

7320013 HS21/Au POM电缆连接器，接触表面镀金

7320020 HS21 PTFE电缆连接器，接触表面镀银

7320023 HS21/Au PTFE电缆连接器，接触表面镀金

7321010 HB21 POM插座，接触表面镀银

7321013 HB21/Au POM插座，接触表面镀金

7321020 HB21 PTFE插座，接触表面镀银

7321022 HB21/Au PTFE插座，接触表面镀金



配套的高压电缆，屏蔽

货号：3330007工作电压30 kVDC





型号五：Typ HSB30 30 kVDC

电气特性：

工作电压（DC）30 kV

测试电压（DC）45 kV

额定电流30 A.

最大连续电流40 A.

浪涌电流3000 A.

特点：

绝缘PTFE

安装类型设备插座：方形法兰

接触表面银（Ag）或 金（au）



对应的产品货号：

7331050 HS30 PTFE 电缆连接器，接触表面镀银

7331051 HB30 PTFE 插座，接触表面镀银

7331150 HS30/Au PTFE电缆连接器，接触表面镀金

7331151 HB30/Au PTFE插座，接触表面镀金



配套的高压电缆，屏蔽

货号：3330007工作电压30 kVDC



型号六：Typ HSB31 30 kVDC

电气特性：

工作电压（DC）30 kV

测试电压（DC）45 kV

额定电流30 A.

最大连续电流40 A.

浪涌电流3000 A.

特点：

绝缘PTFE

安装类型设备插座：圆形法兰

接触表面银（Ag）或 金（au）



对应的产品货号：

7331052 HS31 PTFE 电缆连接器，接触表面镀银

7331053 HB31 PTFE 插座，接触表面镀银

7331152 HS31/Au PTFE电缆连接器，接触表面镀金

7331153 HB31/Au PTFE插座，接触表面镀金



配套的高压电缆，屏蔽

货号：3330007工作电压30 kVDC





型号七：Typ HSB40 40 kVDC

电气特性：

工作电压（DC）40 kV

测试电压（DC）60 kV

额定电流30 A.

最大连续电流40 A.

浪涌电流3000 A.

特点：

绝缘PTFE

安装类型设备插座：方形法兰

接触表面银（Ag）或 金（au）



对应的产品货号：

7332020 HS40 PTFE电缆连接器，接触表面镀银

7332021 HS40/Au PTFE 电缆连接器，接触表面镀金

7332030 HB40 PTFE插座，接触表面镀银

7332031 HB40/Au PTFE插座，接触表面镀金



配套的高压电缆，屏蔽

货号：3330007工作电压30 kVDC



安装配件：

6572001 Kontaktstift 2,5 mm versilbert (Ag)

6572005 Kontaktbuchse 2,5 mm versilbert (Ag)

6571025 Kontaktstift 2,5 mm vergoldet (Au)

6571027 Kontaktbuchse 2,5 mm vergoldet (Au)

密封件：

6572092法兰密封方形，NBR，黑色，对于套接字类型HBx0

6572093法兰密封，圆形法兰，NBR，黑色，对于套接字类型HBx1
