aplisens APR-2000 ALW测量气体蒸汽液体智能差压变送器

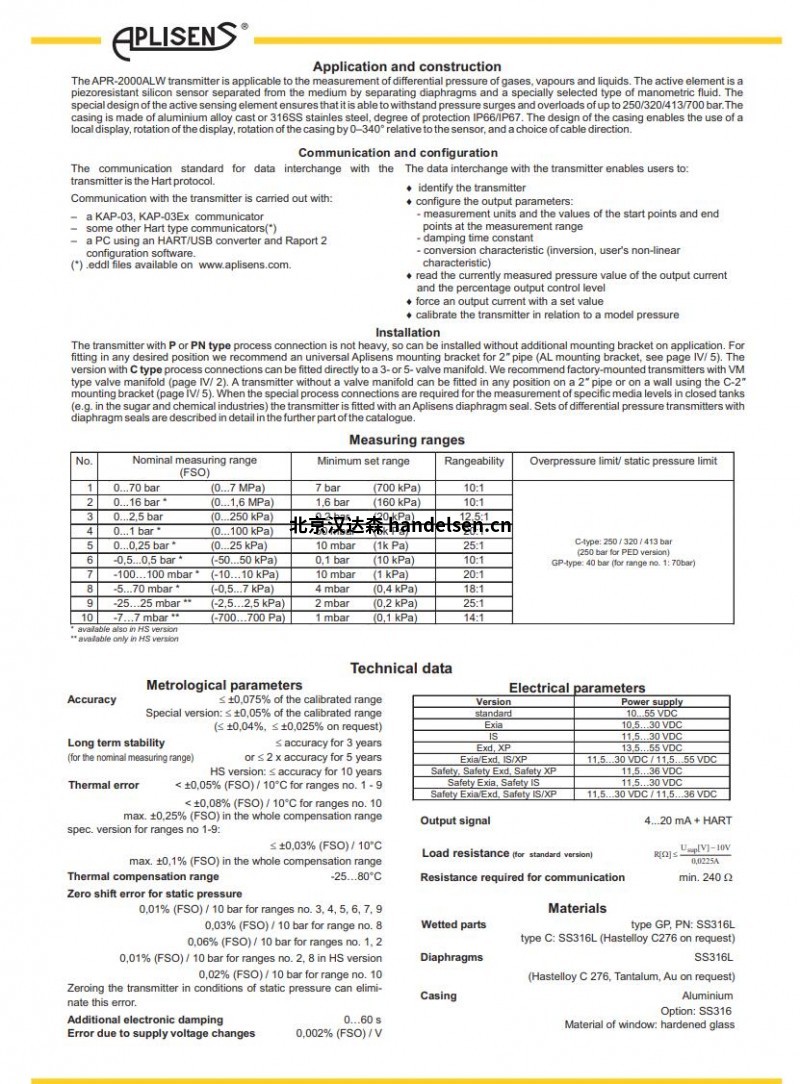

应用和结构

APR-2000AL 变送器适用于测量气体、蒸汽和液体的压差。有源元件是一个

压阻硅传感器，通过隔膜和特选的测压液与介质隔离。其

有源传感元件的特殊设计确保其能够承受高达 2 0 3 0 巴的压力浪涌和过载。

外壳由铝合金铸成，防护等级为 IP6。外壳采用铝合金铸造，防护等级为 IP6。

外壳由铝合金铸成，防护等级为 IP6。外壳的设计可以使用本地显示屏、旋转显示屏、相对于传感器旋转外壳 0-3 ° 以及选择电缆方向。

安装

带连接或过程连接的变送器不重，安装时无需额外的安装支架。对于

我们推荐使用 Aplisens 通用的双管安装支架。带工艺接口的

带过程连接的型号可直接安装在 3 阀或 5 阀的阀组上。建议出厂时将变送器与 VM

型阀组的变送器。不带阀组的变送器可以安装在 2 管路的任何位置或墙壁上，使用 C-2

安装支架 。当需要使用特殊的工艺连接来测量封闭储罐中特定介质的液位时

(如制糖业和化学工业）时，变送器配有 Aplisens 隔膜密封。

计量参数

精度为校准量程的 ±0,075

特殊型号：±0,05% 校准范围

(±0.04%，±0.025% 可根据要求提供)

长期稳定精度为 3 年

(额定测量范围）或 2 x 5 年精度

HS 型：精度为 10 年

热误差 < ±0,05% (FSO) / 10°C （量程编号 1 - 9

< ±0,08% (FSO) / 10°C （量程编号 1 - 9 10

最大 在整个补偿范围内为 ±0,25% (FSO)

范围 1-9 的规格版本：

 ±0,03% (FSO) / 10°C

最大值 整个补偿范围内最大 ±0,1% (FSO)

热补偿范围 -25...80°C

静压零点偏移误差

0,01% (FSO) / 10 bar（范围编号 3, 4, 5, 6, 7, 9

0,03%（FSO）/10 巴，量程编号为 8

0,06%（FSO）/ 10 巴，量程编号为 1、2、3、4、5、6、7、9。1, 2

0,01% (FSO) / 10 bar，用于量程编号 1、2。2、8（HS 版本

0,02% (FSO) / 10 bar，用于量程编号 1 和 2。10

在静压条件下对变送器进行归零可消除这一误差。

附加电子阻尼 0...60 秒

电源电压变化引起的误差 0,002% (FSO) / V

APR-2000 ALW 型智能差压变送器

 测量范围：最小 0 ... 2 毫巴，最大 0... 70 巴

 输出信号：4...20 mA、0...20 mA 或 0...5 mA + HART；Profibus PA

 测量精度： 0.075%（可选 0.04）

4...20 mA 输出信号 + HART 5 / HART 7 协议

(特殊版本：0...20 mA 或 0...5 mA 输出信号 + HART 5 协议）

 带背光显示

 安全等级 SIL2/SIL3

 本质安全证书 ATEX、IECEx、FM（美国、加拿大）

 防爆认证 ATEX、IECEx、FM（美国、加拿大）

 可编程零点范围、偏移、特性和阻尼比，带

本地面板按键

 静压限值高达 600bar

 精度 0,075%（0,05%、0,04% 可按需定制）

 海事证书 - DNV、BV

 镀金膜片

 流体部件材料 316L/哈氏合金 C276
