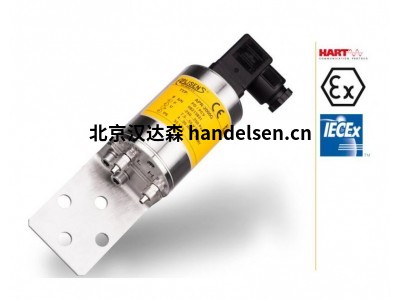

aplisens APRE-2000G气动螺纹连接低压智能压力差变送器

可编程量程、零点偏移、阻尼比和特性4...20 mA 输出信号 + HART 协议精度 0.1%ATEX 固有安全（仅限 APRE-2000G/PD、APRE-2000G/PZ）

APRE-2000G 工业型，c 型过程连接，与阀组一起安装，以 PZ 型电气连接为例

APRE-2000G 经济型，带端子的工艺连接，可连接 26 根管道（Pcv 型）。

连接至 26 根管道（Pcv 型）。PD 型电气连接示例

APRE-2000G/N 壁挂式版本

尺寸： 宽： 80，高： 110，深： 67

应用范围

APRE-2000G 变送器适用于气体，用于

压力、欠压和压差的测量。典型应用包括

测量鼓风压力、烟囱通风或炉膛内的压力/欠压。

炉膛内的压力/欠压。选择激进转换

变送器可用于使用减压管或其他阻碍装置的气体流量测量系统。

测量系统中使用减压管或其他阻碍

元件的气体流量测量系统中使用。变送器可承受高达 1 巴的超压。

电子电路外壳的防护等级为

ip65、ip66 和 ip67。

配置和校准

可配置以下计量参数：

 压力单位、

 测量范围的起点和终点，阻尼时间常数

常数、

 转换特性（激进、反转、用户非线性

特性）。

参照标准压力校准变送器的功能

压力

通信

与发射机的通信可通过 KAP-03

通讯器、其他 Hart 通讯器或带有 HART/USB 转换器和 RAPORT 2 配置软件的 PC

HART/USB 转换器和 RAPORT 2 配置软件。

此外，通过与变送器进行数据交换，用户还可以

此外，通过与变送器进行数据交换，用户还可识别变送器、读取当前测量的

压差值、输出电流和测量范围百分比。

测量范围的百分比。

安装

经济型变送器可安装在任何稳固的结构上。

经济型变送器可使用带 9 个开口的装配夹具安装在任何稳固的结构上。变送器的

变送器的连接柄上有端子，可与弹性 6×1 脉冲线连接。

6×1 弹性脉冲线。当脉冲穿过

我们建议使用 M20×1.5 转换接头来连接 6×1 接头。

使用。

带有 C 型连接器的发射器应安装在

应安装在 3 阀门或 5 阀门歧管上。我们建议使用带 VM 型阀门的预装变送器

操作指南

发射机应垂直安装。脉冲管路的连接方式应确保任何冷凝液体

飞离设备。

如果安装发射器的位置与测量脉冲的位置高度相差很大、

测量结果可能会随脉冲管路的温度而变化。在脉冲管线附近连接一个补偿管，从

将补偿管连接到靠近脉冲管的位置，从发射机的基准连接柄到脉冲采集高度，可以将这种影响降至最低。

为防止灰尘进入测量单元，应小心连接脉冲管，尤其要注意脉冲管之间连接的紧固性。

要特别注意脉冲线和发射机之间连接的紧固性。

用于低压的智能压力/差压变送器 APRE-2000G 型

 测量范围：-2.5...2.5 mbar 至 100 mbar

 输出信号：4...20 mA + HART

 测量精度：0...0.1 % (0.16 %)

 过程连接：6 毫米气动螺纹连接，用于 3/5 通阀块的连接板
