EROWA夹紧梁 FT-02482型740x60x40mm瑞士原厂直供
EROWA夹紧梁 FT-02482型740x60x40mm瑞士原厂直供
产品详情
产品详情
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
EROWA夹紧梁 FT-02482型
740x60x40mm/A=670mm
应用
用夹爪夹紧Z型盘上的工件。横梁经过精确研磨，由硬化、耐腐蚀、合金化高级钢组成。当距离板设置为3mm，一组2 （FT 02466） 时，该位置可以提升到碰撞区域上方。工件水平可以用 4 个压力螺钉调平。
套装包含
1 x 横梁 4 x 压片
4 x 压力螺栓 M8x16
1 套 FT 02466 间隔板套装 3 mm / 套 à 2 件
2 x ER 071901 Z 支架 2 x ER 007729 Z 支撑垫圈 ø12.5/28 x 3 mm 2 x ER 129968支架
4 x ER000806沉头 I6KT M8 x 16 mm 2 x ER 017920 特殊沉头 M8 x 14 mm
2 x ER019884气缸螺钉I6KTM8 x 40 mm
常用系列
EROWA FT-02482
EROWA FT-02473
EROWA FT-02469
EROWA FT-02468
EROWA FT-02467
EROWA FT-02465

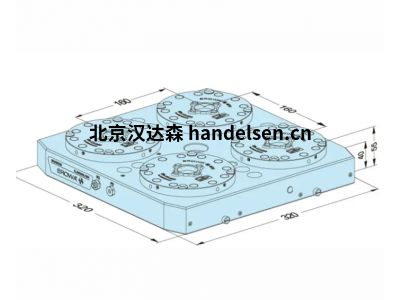

EROWA MTS底板ER-160420
320 x 320P/A 通用， 螺距160
版本
通用底板，钢未硬化，节距160mm。 包括不带空气钻孔的适配器法兰。
连接
横向，2件（气动）：用于打开和清洁/存在检查。
选择
可使用相关的适配器法兰（可根据要求提供）从下方进行控制。
应用
可容纳多个托盘。可直接安装在机床工作台上。
适合
用于格栅 50mm/M12 和 T 型槽间距为 63 和 100mm 的机床工作台的安装孔模式。
EROWA控制箱 带增压器 ER-157413
版本：用于1个卡盘的手动控制箱。集成增压器，最大负载比为 1：2。控制开启/重新夹紧/清洁功能。压力可调，通过压力计显示。包括一组管子。
连接：1个输入 （P IN） 和 3 个输出（P2 打开 / P3 清洁 / P4 Reclamp）。
应用：操作 ITS、ITS Compact、CombiChuck、PowerChuck P、VPC、UPC 或 PM 工具类型的卡盘。
EROWA VPC卡盘 ER-155774型
带底板 176 x 230 mm
版本
间距为 96 mm 的自动卡盘。包括底板 长 176 x 宽 230 x 高 65 毫米。
连接
横向和从下方（可选）：用于打开、重新夹紧和清洁/存在检查。
应用
用于容纳工件夹持器、托盘和夹具，这些夹具的间距为 96 mm 和 VPC 卡盘龙头 96。
待安装
用于 50mm/M12 网格和 T 型槽间距为 50/63/80/100mm 的机床工作台的安装孔型（螺栓和 T 形螺母不包括在提供的包装中）。
选择
可以使用合适的适配器（根据要求）从下方控制卡盘。
EROWA毛坯虎钳 ER-155580型
版本
带有通用配件选项的 80 毛坯虎钳。不包括钳口。
应用
夹紧工件。可用于 VPC 卡盘 52，通过参考卷筒 ø37mm 安装在托盘 ø115 或 ø148 上，也可直接安装在机床工作台等上。
辅料
冲压钳口15mm ER-144370，VPC卡盘龙头52 ER-150897，横向挡块，扭矩扳手等。
EROWA VPC卡盘龙头 ER-150898型
版本
4个定心龙头。钢，硬化，磨削。
应用
与VPC Chuck 96 结合使用。可安装在间距为 96mm 的工件夹具、托盘和夹具上。
适合
带开口扳手，扳手宽度11mm，18Nm。
EROWA空白虎钳 ER-144380型
版本
空白虎钳 72，不包括野营下颚和夹头。
应用
夹紧工件。用于 ITS 卡盘、PC 210 Combi 和 PowerChuck P。
辅料
冲压钳口 ER-144370、卡盘龙头 F/M 生产 ER-010742、侧挡块、扭矩扳手等
ER-115304型
EROWA适配器托盘 ER-115304型
版本
安装了 PowerChuck P 的 UPC 适配器托盘。
连接
在托盘的底部，适用于所有带空气联轴器的UPC卡盘
应用
用于将转接板自动更换为带有处理设施的 UPC 卡盘
常用系列
EROWA ER-160420
EROWA ER-160421
EROWA ER-158218
EROWA ER-157413
EROWA ER-157411
EROWA ER-157409
EROWA ER-155772
EROWA ER-155499
EROWA ER-155480
EROWA ER-155220
EROWA ER-154000
EROWA ER-151373
EROWA ER-150897
EROWA ER-148221
EROWA ER-145087
EROWA ER-144380
EROWA ER-143876
EROWA ER-143752
EROWA ER-143446
EROWA ER-140935
EROWA ER-139505
EROWA ER-139501
EROWA ER-139500
EROWA ER-139067
EROWA ER-130138
EROWA ER-115304
