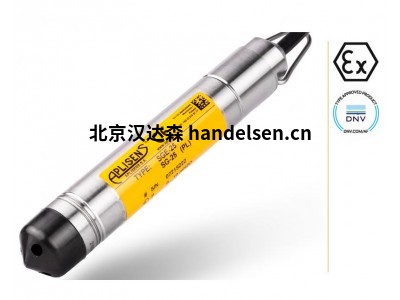

aplisens SGE-25 SGE-16隔膜内置过压保护静压液位探头

应用

SGE-25 静压液位探头适用于

测量储罐、深井或压水计中的液位。

或压水计中的液位。

SGE-16 探头是一种专用设备，设计用于测量窄直径压水计中的水位。

用于测量窄直径压水计或井中的水位。

或水井中测量水位的专用设备。

工作原理和构造

探头根据液柱高度与水位之间的简单关系测量液位。

液柱高度

与所产生的静水压力之间的简单关系。压力

测量是在浸入探头的分离膜片的液面上进行的，并与大气压力相关联。

通过电缆中的毛细管与大气压力相关联。

有源传感元件是一个压阻硅传感器。

传感器。

隔膜与介质隔开。电子放大器与传感器一起工作，用于使信号标准化。

电子放大器与传感器一起工作，旨在使信号标准化。

过压保护电路，可保护探头免受以下因素的损坏

保护探头免受大气放电或相关大电流

放电或相关大电流工程

设备。

安装、使用方法

当探头下降到参考液位时，可以

自由悬挂在电缆上，或放在水箱底部。

带毛细管的电缆可使用标准信号电缆延长。

标准信号电缆。在连接电缆时，建议使用 Aplisens SG 专用电缆挂钩。电缆

电缆连接处应安装在一个非热密封的

箱内（箱内压力应等于大气压力

内压应等于大气压），以防止水或其他杂质进入毛细管。

防止水或其他杂质进入毛细管。Aplisens

建议使用 Aplisens PP 接线盒。

对于信号传输线较长的系统，建议使用

UZ-2 过压保护电路。

UZ-2 过电压保护电路。

电缆连接。缠绕探头电缆时

时，最小缠绕直径应为 30 厘米。

电缆应避免机械损伤。

电缆应避免机械损伤。

如果罐内可能出现湍流（例如，由于混合器的运行或湍流的流入），则应将探头安装在筛网内。

湍流），则应将探头安装在屏蔽管内（例如用塑料制成的屏蔽管）。

管内（如 PVC 管）。如果要将探头下放到

如果探头下放深度超过 100 米，则应将缆绳悬挂在钢制吊绳上。

提升绳。严禁用机械方法清洁探头隔膜。

严禁使用机械方法清洁探头隔膜。

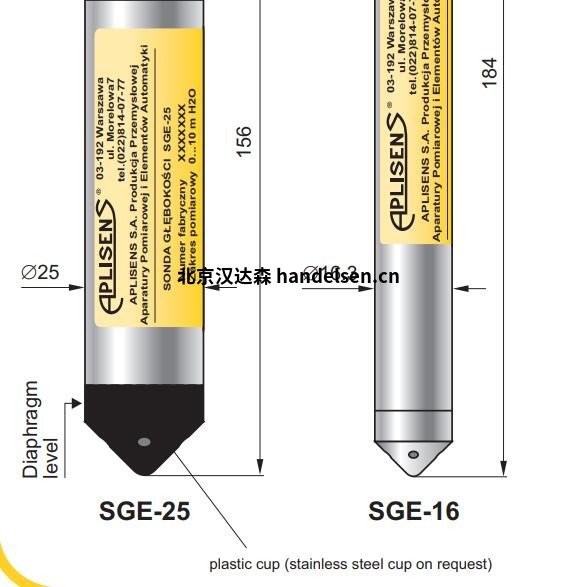

静压液位探头 SGE-25 和 SGE-16

 测量范围：最小 0...1 mH2O，最大 0...500 mH2O。

 输出信号：可选 4...20 mA、0...10 V、0...3 V、0...5 V、0.5...4.5 V

 测量精度： 0.2

静压液位探头

SG -25 和 SG -16 E E

提升手柄

隔膜

液位

 任何测量范围

从 1 到 500 m H2O

 内置过压

保护电路

 海事证书 DNV

 ATEX 固有安全
