ZES ZIMMER交流测量变压器WCT100用于等离子体/激光/超声波激发

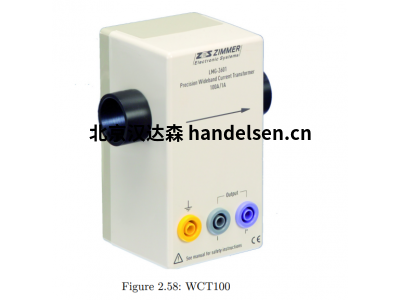

ZES ZIMMER交流测量变压器WCT100

产品描述

测量中频和高频的电力电子设备

精密功率计需要精密电流传感器 - 适用于电力电子应用的宽带和高电流性能应用。

为此，ZES ZIMMER 一直致力于电流互感器系列 WCT100 最高 100A、

WCT1000 最高 1000A，频率范围从 30Hz 到 1MHz 不等。频率范围为 30Hz 至 1MHz。

通常，标准 CT 和钳形电流互感器的带宽只有几千赫兹。几千赫兹的带宽。这在准确的大电流传感器

没有任何压摆率限制，但同时 同时具有高带宽和轻微相移的精确大电流传感器市场上确实存在空白。

ZES ZIMMER的新型 WCT100 具有保证精度，在 30Hz 至 100kHz 范围内，最大振幅误差为 0.25%。

应用

等离子体激发

激光激发

超声波激发

感应加热

电磁炉

高速主轴

航空电子电源（包括高达 150kHz 的谐波分析）

16A 以上的 CE 谐波分析（例如 EN61000-3-12）

精确测量 100A 和 1000 A 的大电流

最佳精度 0.25%

适用于 30Hz 至 1 MHz 的中频和高频

经过认证并经过调整，可扩展 ZES ZIMMER LMG 系列的精密功率测量范围

规格

输入电流 100A

测量范围 250Apk

变压器比率 100A:1A

输入 120A 连续电流，200A 1 分钟

带宽 30Hz ... 1MHz

输出负载 精度为 100mΩ

温度范围 -10 ... +70°C

通孔直径 23mm

重量 350g

尺寸 L 120mm x W 95mm x H 65mm

订购号 LMG-Z601

版本

WCT100 100A/1A, 30Hz - 1MHz

WCT1000 1000A/1A, 30Hz - 1MHz
