aplisens LI-24ALW智能温度变送器可编程传感器类型电隔离

智能温度变送器 LI-24ALW

 输出信号 4...20mA + HART 协议

 电隔离（输入、输出）

 可编程传感器类型

 可编程测量范围

 电阻温度计的负载电阻补偿

 传感器冷端补偿

 自动诊断系统

 本质安全证书（ATEX、IECEx）

应用和功能

温度变送器 LI-24ALW 适用于将热电偶传感器的温度或电压电阻转换为标准电流信号 4-20mA

热电偶传感器的电阻或电压转换为 4-20mA 标准电流信号。变送器有两个独立通道，可以

测量温差、平均值、冗余平均值、最大或最小温度。

变送器具有环境温度影响补偿和热电偶冷结补偿功能。

使用内部/外部（Pt100）传感器或恒温。大部分参数，如：传感器类型、测量范围、电击时的电流报警信号、温度报警信号和温度补偿信号、

传感器类型、测量范围、电路断路时的电流报警信号、输出特性校正、用户特性（60 点

特性（60 点）等大部分参数可通过带有 HART/USB 转换器的 PC 和 Aplisens RAPORT 2

配置软件进行编程。根据要求，Aplisens 可以设置温度变送器的参数，如测量范围、

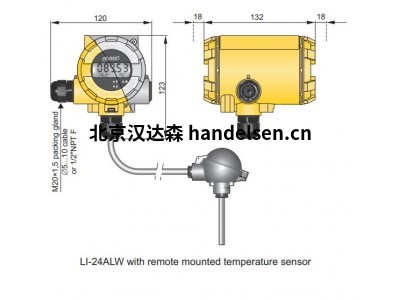

传感器类型。温度变送器 LI-24/ALW 专为现场使用而设计。LI-24ALW 可以

可与直接安装在变送器外壳内的温度传感器或通过电缆连接的外部传感器一起使用。

电缆连接的外部传感器。

输入信号类型和计量参数

热电阻传感器

热电阻传感器 2 线、3 线或 4 线连接

传感器电流 ~250 µA

最大导线电阻 25

热电偶

输入阻抗 >10M

最大导线电阻 500（导线 + 热电偶）

冷结补偿 内部传感器、

外部传感器 Pt100、

恒定值

传感器类型 基本量程

(FSO) 最小量程跨度 传感器类型 基本量程

(FSO) 最小量程跨度

°C K °C K

Pt100 -200÷850 10 B 500÷1820 50

Pt200 -200÷850 10 E -150÷1000 50

Pt500 -200÷850 10 J -210÷1200 50

Pt1000 -200÷266 10 K -150÷1372 50

Ni100 -60÷180 10 N -150÷1300 50

Cu100 -50÷180 10 R 50÷1768 50

S 50÷1768 50

T -150÷400 50

电阻器（电阻器、电位器） Czujnik wewnętrzny CJC -25÷75 - 25÷75

电压

  mV mV

测量范围 1 0÷400 10 测量范围 1 -10÷100 10

测量范围 2 0÷2000 10 测量范围 2 -100÷1000 10

智能温度变送器

LI-24ALW

 输出信号 4...20mA ，带 Hart 协议

 电隔离（输入、输出）

 可编程传感器类型

 可编程测量范围

 热电阻线补偿

 热电偶冷端补偿

 自动诊断系统

 本质安全证书（ATEX、IECEx）

 防爆证书（ATEX、IECEx）

 安全等级 SIL2/SIL3
